Размерные группы поршневых пальцев и втулок верхних головок шатунов
Показатели | Размерная группа | |
1 | 2 | |
Диаметр отверстия под поршневой палец, мм | 21,996- 21,999 | 21,999-22,002 |
Наружный диаметр поршневого пальца, мм | 21,991- 21,994 | 21,994- 21,997 |
Зазор между отверстием поршня и пальцем, мм | 0,002-0,008 | |
Внутренний диаметр втулки верхней головки шатуна, мм | 22,004- 22,007 | 22,007- 22,010 |
Монтажный зазор между пальцем и втулкой верхней головки шатуна | 0,010-0,016 |
В запасные части поставляются поршневые пальцы ремонтного размера диаметром, увеличенным на 0,2 мм. На каждом поршне установлено три кольца: два компрессионных и одно маслосъемное. В запасные части поставляются поршневые кольца ремонтного размера с диаметром, увеличенным на 0,4 мм. Шатун стальной, кованый, со стержнем двутаврового сечения и с крышкой нижней головки прямого сечения. По диаметру отверстия нижних головок шатуны разбиты на три класса 1, 2, 3 (соответственно 51,342-51,384, 51,336-51,342 и 51,330-51,331 мм). Диаметр отверстия в верхней головке шатуна 23,939-23,972 мм. Наружный диаметр втулки верхней головки шатуна 24,016-24,041 мм. Натяг при запрессовке втулки в отверстие верхней головки шатуна 0,044-0,102 мм.
Характеристики поршневых колец
Характеристика | Верхнее компрессионное кольцо | Нижнее компрессионное кольцо | Маслосъемное кольцо |
Высота кольца, мм | 1,478-1,490 | 1,978-1,990 | 3,925-3,937 |
Зазор между кольцом и канавкой, мм | 0,04541,077 | 0,040-0,072 | 0,030-0,062 |
Зазор в замке, мм | 0,30-0,45 | 0,25-0,40 |

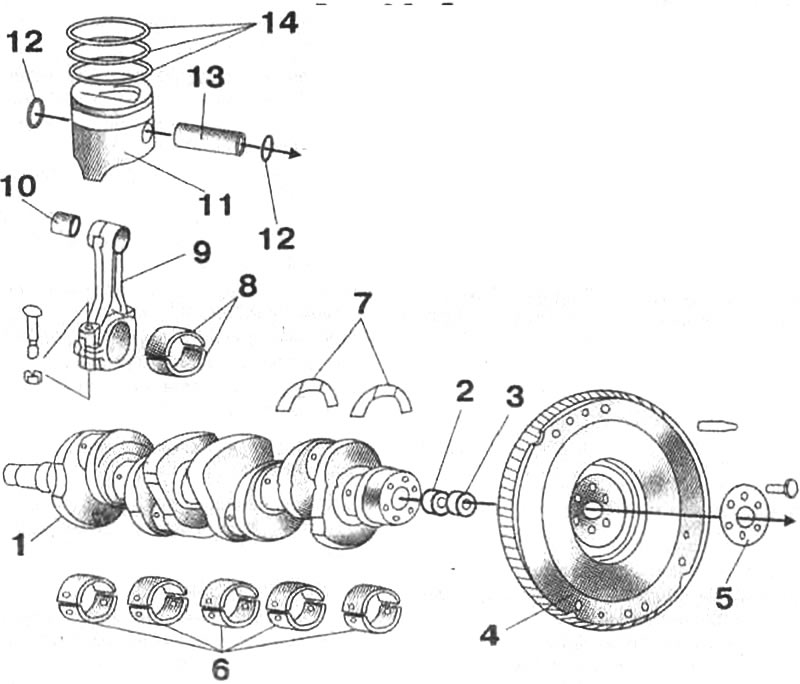

Рис. 2-5. Детали кривошипно-шатунного механизма: 1 - коленчатый вал; 2 - дистанционное кольцо; 3 - установочная втулка; 4 - маховик двигателя; 5 - дистанционная шайба; 6 - вкладыши коренных подшипников коленчатого вала; 7 - упорные полукольца коленчатого вала; 8 - шатунные вкладыши; 9 - шатун; 10 - втулка верхней головки шатуна; 11 - поршень; 12 - стопорные кольца; 13 - поршневой палец; 14 - поршневые кольца
