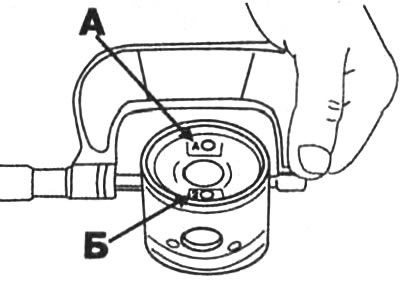

Рис. 2-6. Замер диаметра поршня: А - буква, указывающая размерную группу поршня; Б - цифра, указывающая размерную группу поршневого пальца
Примечание: Номинальный диаметр поршней обозначен буквой, выбитой на наружной поверхности бобышки поршня.
Проверить зазор между поршнем и цилиндром при помощи набора щупов (рис. 2-7) или рассчитать зазор промером деталей.
Измерить диаметр поршневых пальцев.

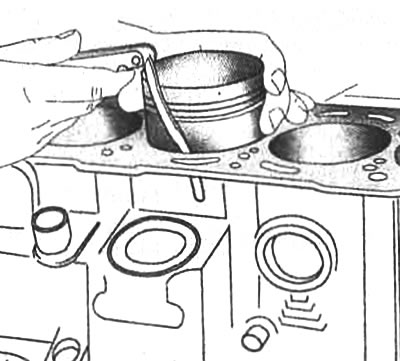

Рис. 2-7. Проверка зазора между поршнем и цилиндром
Примечание: Цифра, выбитая на днище поршня, обозначает размерную группу диаметра устанавливаемого поршневого пальца.
Проверить толщину поршневых колец и проверить зазор в замке поршневых колец путем установки их в соответствующие цилиндры (рис. 2-8). Проверить зазор между поршневыми кольцами и канавками поршней. Проверить изгиб и скручивание шатунов. Допуск параллельности и перекоса осей отверстий на длине 100 мм не должен превышать 0,04 мм.

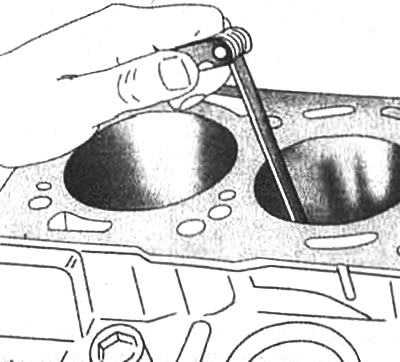

Рис. 2-8. Проверка зазора в замке поршневого кольца
Смещение отверстия для пальца от оси поршня

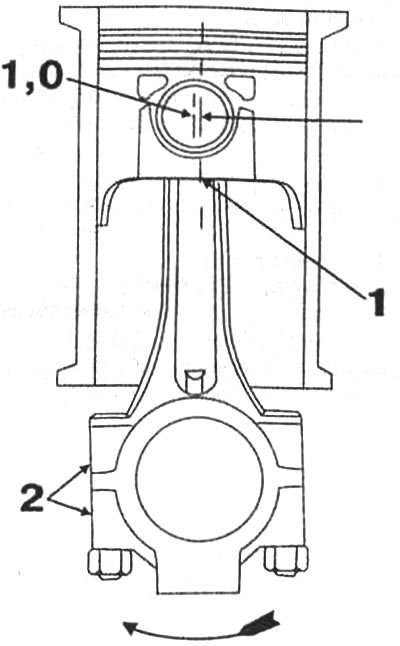

Рис. 2-9. Схема установки и положение деталей шатунно-поршневой группы на двигателе: 1 - размерная группа поршня; 2 - номер цилиндра
