Для проверки конусности зеркал цилиндров произвести нутромером замеры в трех поясах: в верхней части, посередине и в нижней части цилиндра (рис. 2-4). Разница размеров не должна превышать 0,05 мм.

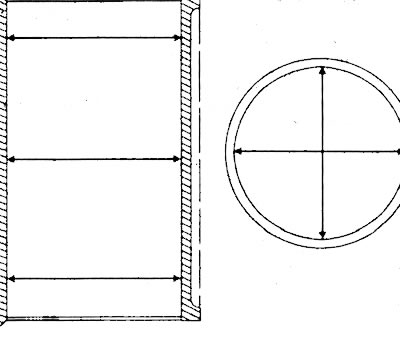

Рис. 2-4. Измерение диаметра цилиндра для определения конусности и овальности зеркала
Для проверки овальности и конусности зеркал цилиндров произвести два перпендикулярных замера (на расстоянии примерно 10 мм от плоскости сопряжения с головкой цилиндров). Разница размеров не должна превышать 0,05 мм.
Если износ превышает вышеуказанные величины, необходимо расточить цилиндры под ремонтный размер в зависимости от их номинального диаметра и подобрать поршни соответствующего ремонтного размера.
Проверить чистоту смазочных каналов.
Проверить коробление поверхности сопряжения с головкой цилиндров.
