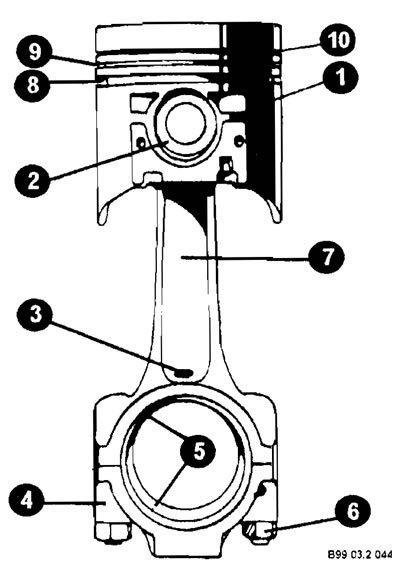

Поршень в сборе с шатуном: 1 - поршень; 2 - поршневой палец; 3 - шатун; 4 - крышка шатуна; 5 - вкладыши; 6 - гайка крышки шатуна; 7 - месторасположение метки; 8 - канавка для маслосъемного кольца; 9 - канавка для второго компрессионного кольца; 10 - канавка для верхнего компрессионного кольца.

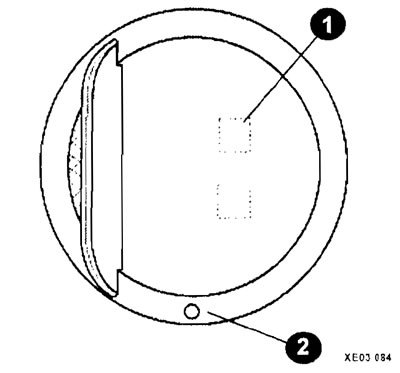

Метки поршня: 1 - метка размерной группы; 2 - метка «перед двигателя».
Поршни с шатунами — сборка
Поршни и шатуны поставляются отдельно и, если блок цилиндров растачивался, нужно приобрести поршни с кольцами и пальцами соответствующего ремонтного размера.

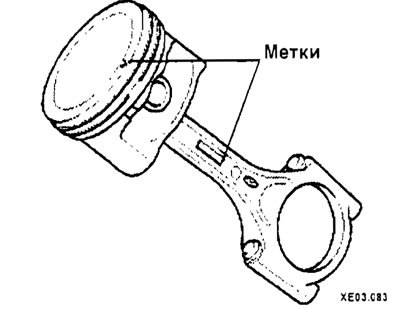

Внимание: Отверстия для поршневого пальца в поршнях смещены и важно, чтобы при соединении поршня с шатуном метка на головке поршня совпадала с меткой на шатуне.
Палец необходимо заранее подготовить к сборке.
При проверке палец должен плотно входить в бобышки поршня усилием большого пальца.
Перед непосредственно сборкой поршня с шатуном наденьте на держатель поршневой палец и направляющую втулку, закрепив ее болтом. Болт нельзя сильно затягивать, чтобы избежать его заклинивания.

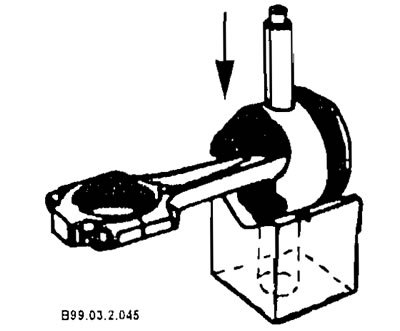

Установите поршень с шатуном на призме приспособления.
Внимание: Установочные метки поршня и шатуна должны располагаться с одной стороны.
Вставьте палец в нужное положение с помощью выбранного вами инструмента. После запрессовки проверьте правильность установки пальца, а также смажьте палец через отверстия в бобышках поршня.

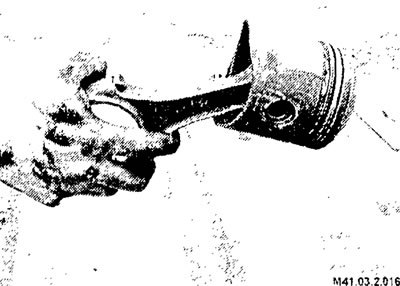

Дпя проверки правильности сборки поршня с шатуном наклоните шатун под небольшим углом, при этом головка поршня должна опуститься под собственным весом.
Типичная проверка сборки шатуна с поршнем

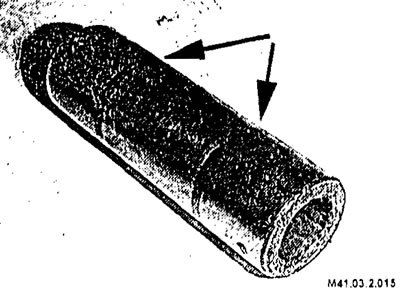

Если вы используете старые пальцы, то их необходимо проверить на износ (стрелки на рис. справа вверху).
