Корпус дроссельной заслонки — снятие и установка
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите корпус дросселя главной дроссельной заслонки, как было указано в предыдущем разделе "Система впрыска топлива Motronic М2.5".
Отсоедините шланг сапуна на крышке распредвала с правой стороны корпуса дросселя.
Отсоедините шланги хладагента от корпуса дросселя, отметив их расположение для того, чтобы было легче их устанавливать. Возможна утечка охлаждающей жидкости, поэтому зажмите шланги для уменьшения потерь хладагента.
Отверните два болта крепления электромотора управления дроссельной заслонкой к ее корпусу.
Отсоедините два вакуумных шланга с передней стороны корпуса дросселя, отметив их расположение для последующей установки.
Отсоедините приводной шток электромотора управления дросселем от рычага, расположенного с боковой стороны корпуса дросселя.
Снимите корпус дросселя с впускного коллектора. Извлеките прокладку.
Перед установкой тщательно протрите сопряжения поверхности корпуса дросселя РТУ и впускного коллектора.
Установите корпус дросселя на впускной коллектор с новой прокладкой.
Дальнейшая установка осуществляется в порядке, обратном снятию, с учетом следующего.
Проверьте, так ли подсоединены охлаждающие шланги как и до снятия.
При подсоединении приводного штока (РТУ) к рычагу на корпусе дросселя проверьте, вошел ли в зацепление зажим.
Во время подсоединения вакуумных шлангов к корпусу дросселя (РТУ) проверьте, правильно ли они установлены.
Установите корпус дросселя главной дроссельной заслонки с новой прокладкой, как указано ранее.
Закончив работу, проверьте уровень хладагента и, если необходимо, долейте его до требуемого уровня.
Электромотор управления дроссельной заслонкой системы РТУ — снятие и установка
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите воздушную коробку с верхней стороны корпуса дросселя, как указано ранее.
Отсоедините вентиляционный шланг картера двигателя от корпуса главной дроссельной заслонки.
Ослабьте болты генератора, затем отверните верхний болт, снимите приводной ремень со шкива генератора и сдвиньте генератор в сторону.
Отвинтите два винта и снимите кронштейн троса дросселя с впускного коллектора.
Отсоедините штепсельный разъем электромотора управления дроссельной заслонкой (доступ которому возможен со стороны генератора) от корпуса дросселя.
Отсоедините шток управления дроссельной заслонкой системы РТУ от дросселя (рис. 4.113).
Отверните и снимите два болта крепления электромотора управления дроссельной заслонкой к корпусу дросселя, затем осторожно выньте электромотор (рис. 4.115).
Если при этом шток управления дроссельной заслонкой отсоединяется от электромотора, надо заметить его расположение для последующей установки.
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Если требуется, проверьте правильность расположения штока управления дроссельной заслонкой.
Перед затягиванием болтов генератора натяните приводной ремень, как указано в главе 12.
Установите воздушную коробку, как указано ранее.
Электронный блок управления — снятие и установка
Электронный блок управления системой РТУ расположен внутри автомобиля рядом с левым передним сиденьем под крышкой у порога.
Убедитесь в том, что зажигание выключено, затем отсоедините отрицательный вывод аккумуляторной батареи.

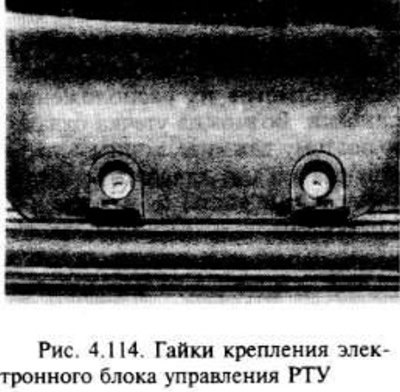

Откройте с помощью отвертки две закрывающие гайки крышки блока управления, затем снимите гайки (рис. 4.114).
Осторожно снимите крышку блока управления, заметив, как она закрепляется.
Извлеките блок управления и отверстия, затем снимите зажимной винт штепсельного разъема. Освободите зажимы и выньте блок.
Установка осуществляется в порядке, обратном снятию, однако убедитесь в том, что крышка правильно защелкивается в панели.
Переключатель ручного упрощения
Снятие
Переключатель перехода на ручное управление расположен на центральной консоли в салоне.
Отсоедините отрицательный вывод аккумуляторной батареи.
Осторожно выньте лоток из центральной консоли. Отсоедините провод от переключателя. Осторожно протолкните переключатель через верхнюю часть центральной консоли.
Установка
Установка осуществляется в порядке, обратном снятию.
