Пульт управления
Снятие
1. Извлеките стереосистему (см. Главу 12).
2. Захватите через проем под стереосистему и извлеките короб для принадлежностей, отжав выступы с его сторон (см. иллюстрации).

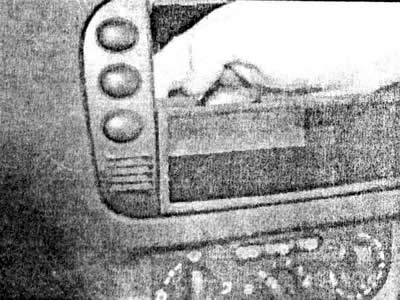

10.2а. Захватите через проем под стереосистему и извлеките короб для принадлежностей...

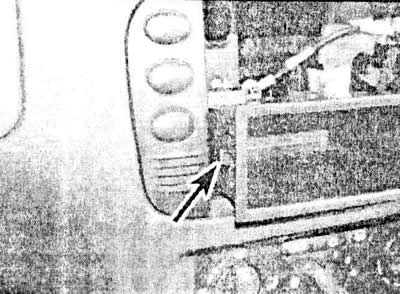

10.2b ...отжав выступы с его сторон (отмечены стрелкой)
3. Приложите усилие к пульту управления сверху для высвобождения его верхних установочных выступов, затем сместите пульт вверх, чтобы высвободить его нижние выступы (см. иллюстрации).

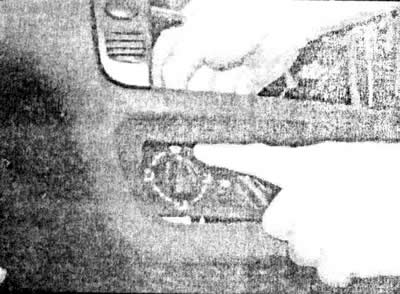

10.3а. Высвободите верхние установочные выступы пульта управления...

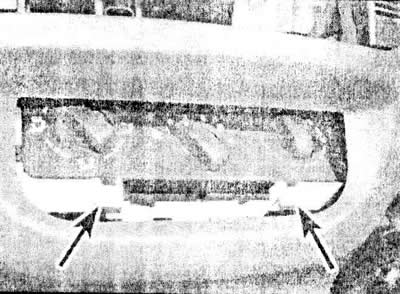

10.3b ...затем сместите пульт вверх, чтобы высвободить его нижние выступы (отмечены стрелками)
4. На моделях с пультом ручной настройки системы отключите тросики от тыльной стороны пульта. Отметьте правильное исходное местоположение тросиков управления (их концы отличаются по цвету), затем отсоедините зажимы тросиков. Отделите тросики и снимите пульт управления через проем под аудиосистему.
5. На моделях с автоматической системой управления климатом отсоедините провода и снимите пульт управления через проем под аудиосистему.
Установка
6. Установка производится в обратной последовательности снятия. На моделях с вручную настраивающейся системой убедитесь, что тросики управления правильно подключены и надежно соединены; проверьте функциональность ручек управления перед установкой пульта управления в консоль.
Тросики управления
Снятие
7. Снимите консоль (см. Главу 11).
[Материал скопирован с онлайн-ресурса www.autoinstruction.ru]
8. Отожмите фиксирующий зажим и отключите соответствующий тросик от тыльной части пульта управления и кожуха воздухораспределителя. Снимите тросик, отмечая его исходное местоположение.
Установка
9. Установка производится в обратной последовательности снятия. Убедитесь в надежности фиксации тросика его зажимами. Перед установкой консоли проверьте функциональность пульта управления и тросиков (см. Главу 11).
Радиатор отопителя
Снятие
10. Для улучшения доступа к кронштейнам радиатора на раме кузова, снимите воздухоочиститель в сборе и/или трубку(ки) воздухозаборника, как описано в Главе 4А или 4В.
11. Слейте хладагент из системы охлаждения (см. Главу 1А или 1В) или пережмите шланги подачи охлаждающей жидкости радиатора отопителя для минимизации потерь хладагента.
12. Извлеките стопорные скобы и отсоедините шланги подачи охлаждающей жидкости от муфт отопителя на перегородке моторного отсека (см. иллюстрацию).

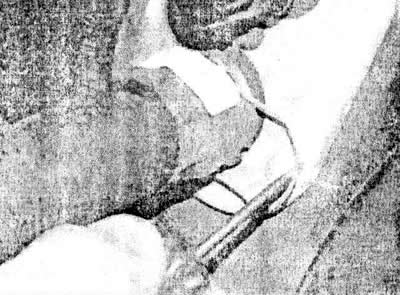

10.12. Извлеките с помощью рычага стопорную скобу и отсоедините шланг отопителя
13. Отпустите и выкрутите винт, крепящий к переборке рамы трубки и пластину крепления с уплотнителем (см. иллюстрацию).

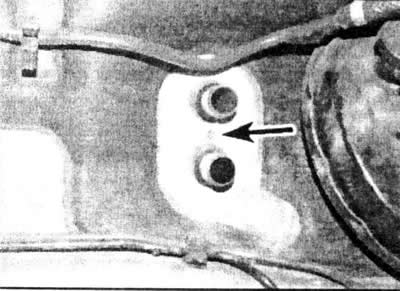

10.13. Выкрутите крепящий винт (отмечен стрелкой) пластины трубок отопителя
14. В соответствии с Главой 11, снимите бардачок (модели с правосторонним управлением) или нижнюю панель со стороны водителя (модели с левосторонним управлением).
15. Разместите емкость под муфтой радиатора отопителя, слева от кожуха воздухораспределителя, для улавливания проливающегося хладагента.
16. Освободите жгут проводов со стороны трубок радиатора от хомутов, затем выкрутите винты, крепящие радиатор и его трубки к кожуху (см. иллюстрацию).

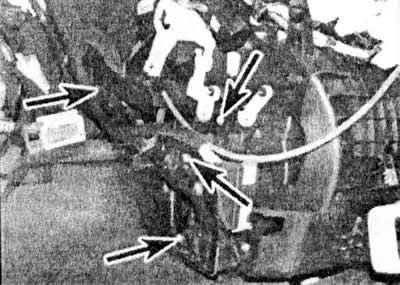

10.16. Выкрутите винты (отмечены стрелками), крепящие радиатор и его трубки к кожуху
17. Снимите радиатор с кожуха, затем отсоедините от него трубы, улавливая проливающийся хладагент в емкость. Извлеките кольцевые уплотнители, установленные в муфтах трубопровода; при установке следует использовать новые уплотнители. Позаботьтесь не потерять изолятор переборки рамы или пластину крепления трубок.
Установка
18. Убедитесь в правильности установки изолятора и пластины крепления трубок на трубках радиатора и установите новые кольцевые уплотнители на каждую муфту трубопровода.
19. Установите радиатор с трубками в сборе и прикрепите к переборке трубки и радиатор. Установите крепящие винты и зафиксируйте жгут проводов в исходном местоположении.
20. Работая в моторном отсеке, установите изоляцию и пластину крепления на трубки радиатора отопителя и надежно затяните крепящий винт. Отожмите зажимы (где это предусмотрено конструкцией), затем подсоедините шланги подачи охлаждающей жидкости, зафиксировав их зажимами.
21. Установите компоненты, снятые для обеспечения доступа, и заполните систему охлаждения (см. Главу 1А или 1В).
Вентилятор отопителя
Снятие
22. Вентилятор установлен сверху левого края кожуха воздухораспределителя.
23. На моделях с правосторонним управлением, снимите бардачок, как описано в Главе 11. В результате будет обеспечен доступ к вентилятору через проем бардачка.
24. На моделях с левосторонним управлением, для обеспечения доступа к вентилятору снимите нижнюю панель со стороны водителя, как описано в Главе 11.
25. Где предусмотрено конструкцией, отпустите и выкрутите винт, крепящий вентилятор к кожуху (этот винт может быть не установлен).
26. Отсоедините провод(а) от вентилятора.
27. Извлеките вентилятор из кожуха, повернув его по часовой стрелке (см. иллюстрацию).

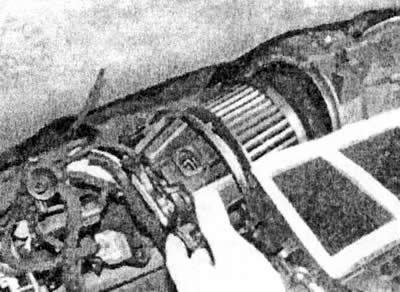

10.27. Извлеките вентилятор из кожуха, повернув его по часовой стрелке
Установка
28. Установка производится в обратной последовательности снятия. Если вентилятор не надежно закрепляется в кожухе, закрепите его самонарезным винтом, вкрутив винт в предусмотренное для этого отверстие.
Воздухораспределитель
Снятие без кондиционера
29. Для облегчения доступа к соединителям радиатора отопителя, снимите воздухоочиститель в сборе и/или трубку(ки) воздухозаборника, как описано в Главе 4А или 4В.
30. Слейте хладагент из системы охлаждения (см. Главу 1А или 1В). Или, работая в моторном отсеке, зажмите шланги охлаждающей жидкости радиатора отопителя для минимизации потери хладагента.
31. Извлеките стопорные скобы и отсоедините шланги подачи охлаждающей жидкости от муфт радиатора отопителя на перегородке моторного отсека (см. иллюстрацию 10.12).
32. Отпустите и выкрутите винт, крепящий к переборке рамы трубки и пластину крепления с уплотнителем (см. иллюстрацию 10.13).
33. Ослабьте и выкрутите болт, крепящий кожух воздухораспределителя к переборке рамы (см. иллюстрацию).

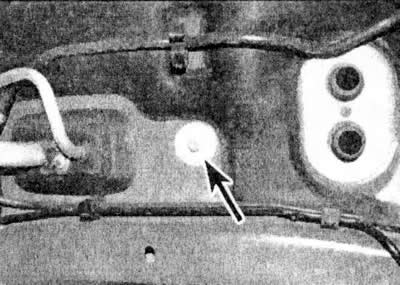

10.33. Болт (отмечен стрелкой), крепящий кожух воздухораспределителя
34. Снимите консоль, как описано в Главе 11.
35. Отключите провода от компонентов кожуха отопления/вентиляции, затем снимите кожух и пульт управления в сборе с автомобиля. Держите муфты трубопровода радиатора отопителя направленными вверх, поскольку это необходимо для предотвращения потери хладагента при снятом кожухе.
36. Извлеките изолятор и пластину крепления труб радиатора отопителя и изоляторы опоры кожуха. При обнаружении признаков повреждения или износа, замените изоляторы.
Установка без кондиционера
37. Произведите установку в обратной последовательности снятия, убедившись в наличии изоляторов в местах крепления кожуха и трубок радиатора к компонентам кузова. Снова заполните систему охлаждения (см. Главу 1А или 1В).
Снятие с кондиционером
Предупреждение: Обратитесь к подразделу 11 для ознакомления с мерами предосторожности, которые необходимо соблюдать при работе с компонентами системы кондиционирования. Не пытайтесь произвести следующую процедуру, если система не была профессионально разряжена.
38. Разрядите систему кондиционирования у специалиста и приобретите подходящие заглушки для муфт трубопровода кондиционера на время нахождения системы в разъединенном состоянии.
39. Произведите операции, описанные в пунктах 29-32.
40. Выкрутите две гайки, крепящие муфты трубопровода кондиционера к переборке рамы (см. иллюстрацию). Отсоедините трубки от испарителя и быстро изолируйте трубки и соединители испарителя, чтобы предотвратить попадание влаги в замкнутую систему кондиционирования. Снимите кольцевые уплотнители. При установке используйте новые уплотнители.

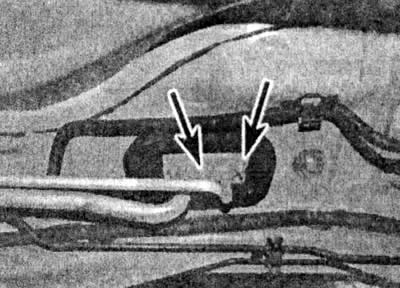

10.40 Выкрутите две гайки (отмечены стрелками), крепящие муфты трубопровода кондиционера к переборке рамы
