Снятие
1. Слейте хладагент из системы охлаждения (см. Главу 1А или 1В).
2. На бензиновых двигателях снимите воздухоочиститель в сборе и трубку воздухозаборника, как описано в Главе 4А. На дизельных двигателях снимите воздуховод, соединяющий турбонагнетатель с воздухомером и отсоедините трубку подачи холодного воздуха воздухозаборника от основания воздухоочистителя, как описано в Главе 4В.
3. Отсоедините шланг воздухозаборника от кожуха аккумулятора и сместите его в сторону (см. иллюстрацию).

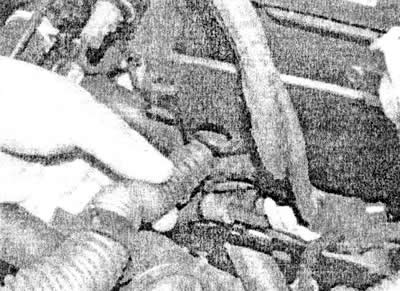

6.3. Отсоедините шланг воздухозаборника от кожуха аккумулятора
4. Ослабьте хомуты и снимите верхний патрубок радиатора.
5. Отсоедините два провода сверху кожуха вентилятора (см. иллюстрацию). Где предусмотрено конструкцией, также отключите реле вентилятора от кожуха и сместите его в сторону.

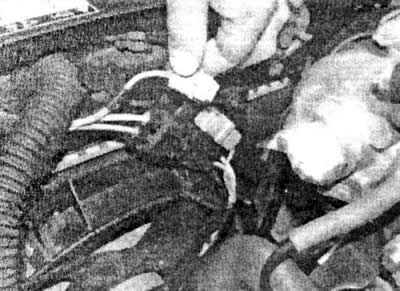

6.5. Отсоедините два провода от кожуха вентилятора
6. Выкрутив два верхних крепящих болта, переместите кожух вентилятора вверх, чтобы расцепить нижние выступы и извлечь кожух из отсека двигателя (см. иллюстрации).

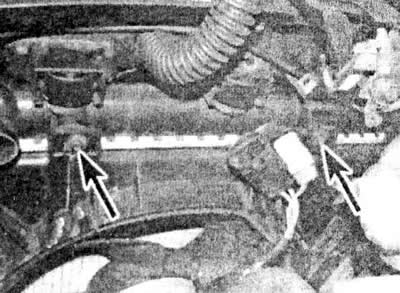

6.6а. Выкрутите два верхних (отмечены стрелками) крепящих болта...

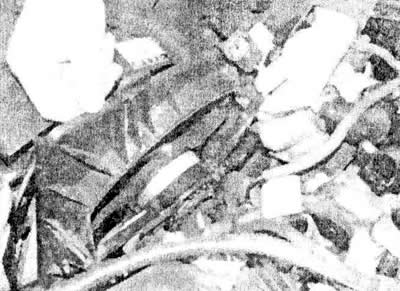

6.6b ...чтобы извлечь кожух из отсека двигателя
Установка
7. Установка производится в обратной последовательности снятия, включая следующие пункты.
