Предупреждение: Обратитесь к мерам предосторожности, данным в подразделе 11, и разрядите систему с помощью специалиста перед выполнением работы, связанной с воздействием на компоненты системы.
Компрессор
Снятие
1. Полностью разрядите систему кондиционирования с помощью специалиста.
2. Снимите ремень привода вспомогательных устройств, как описано в Главе 1А или 1В (в зависимости от примененной конструкции).
3. Отсоедините провод компрессора.
4. Выкрутите гайки, крепящие пластину трубок подачи хладагента к компрессору (см. иллюстрацию). Отсоедините трубки от компрессора, немедленно изолировав соединители трубок и компрессора для предотвращения попадания влаги в контур охлаждения. Извлеките уплотнители. При установке используйте новые кольцевые уплотнители.

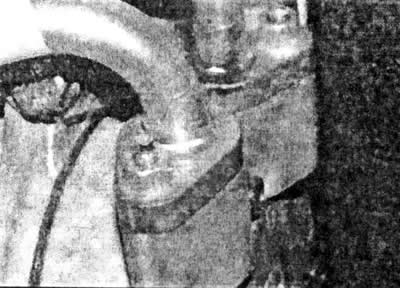

12.4. Выкрутите гайки, крепящие пластину трубок подачи хладагента к компрессору
Предупреждение: Негерметичность уплотнителей трубок системы кондиционирования ведет к насыщению резервуара водоотделителя, делающего необходимой его замену.
5. Выкрутите крепящие болты компрессора, затем снимите компрессор с его кронштейна и удалите из моторного отсека (см. иллюстрацию).

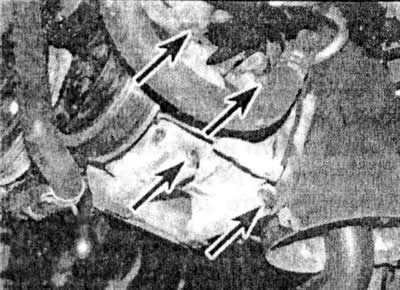

12.5. Выкрутите болты (отмечены стрелками) крепления компрессора
Установка
6. Установите компрессор на его местоположение и закрепите монтажными болтами. Постепенно затяните монтажные болты в диагональной последовательности.
7. Смажьте новые кольцевые уплотнители компрессорным маслом. Извлеките заглушки и установите кольцевые уплотнители, затем немедленно подключите трубки охладителя к компрессору. Убедитесь в правильности установки трубок охладителя и установите крепящий болт, надежно затянув.
8. Подсоедините провода компрессора, затем установите приводной ремень вспомогательных устройств (см. Главу 1А или 1В).
9. Перезарядите систему кондиционирования у специалиста перед использованием.
Конденсатор
Снятие
10. Разрядите систему у специалиста по системам кондиционирования.
11. Снимите передний бампер и его кронштейн, как описано в Главе 11.
12. Снимите левую фару в сборе, как описано в Главе 12.
13. Выкрутите стопорные гайки и отсоедините трубки охладителя от правой стороны конденсатора. Извлеките кольцевые уплотнители.
Предупреждение: Негерметичность уплотнителей трубок системы кондиционирования ведет к насыщению резервуара водоотделителя, делающего необходимой его замену.
14. С помощью двух отверток нажмите на шпонки по обеим сторонам верхнего монтажного кронштейна конденсатора. Переместите верхнюю часть конденсатора вперед, чтобы сместить кронштейн с его местоположения. Отметьте, что на некоторых модификациях установлено по два верхних кронштейна.
15. Извлекая, переместите конденсатор вверх, чтобы высвободить нижние выступы опор, затем аккуратно снимите его с автомобиля. Извлеките нижнюю резиновую подушку конденсатора.
Установка
16. Установка производится в обратной последовательности снятия, включая следующие пункты:
- а) Убедитесь в правильной установке верхних кронштейнов и нижней резиновой подушки, затем установите конденсатор на его местоположение в передней панели.
- b) Смажьте кольцевые уплотнители компрессорным маслом. Извлеките заглушки и установите кольцевые уплотнители, затем немедленно подключите трубки охладителя к конденсатору. Надежно затяните гайку муфты трубопровода водоотделителя и убедитесь в правильности подключения трубки компрессора.
- с) Установите фару и передний бампер, как описано в Главе 12 и 11 соответственно.
- d) Перезарядите систему кондиционирования у специалиста.
Фильтр водоотделителя
Снятие
17. Фильтр водоотделителя расположен по левую сторону от конденсатора.
18. Снимите конденсатор, как описано выше.
19. Отпустите фиксирующий винт фильтра водоотделителя и выкрутите фильтрующий элемент, используя большую торцовую головку.
Предупреждение: Перед ослаблением зажима очистите и протрите насухо водоотделитель, чтобы избежать попадания влаги и грязи в контур кондиционирования.
Установка
20. Установка производится в обратной последовательности снятия, включая следующие пункты:
- а) Смажьте уплотнитель фильтрующего элемента компрессорным маслом.
- b) Перезарядите систему кондиционирования у специалиста перед использованием.
Испаритель
Снятие
21. Разрядите систему у специалиста по системам кондиционирования.
22. Снимите кожух воздухораспределителя, как описано в подразделе 9.
23. Разожмите стопоры и разделите две части кожуха отопителя.
24. Снимите испаритель с кожуха.
Установка
25. Установка производится в обратной последовательности снятия.
