Схемы: контроль, информационный дисплей, радио, часы (до февраля 1992 года) (Opel Astra F)

0

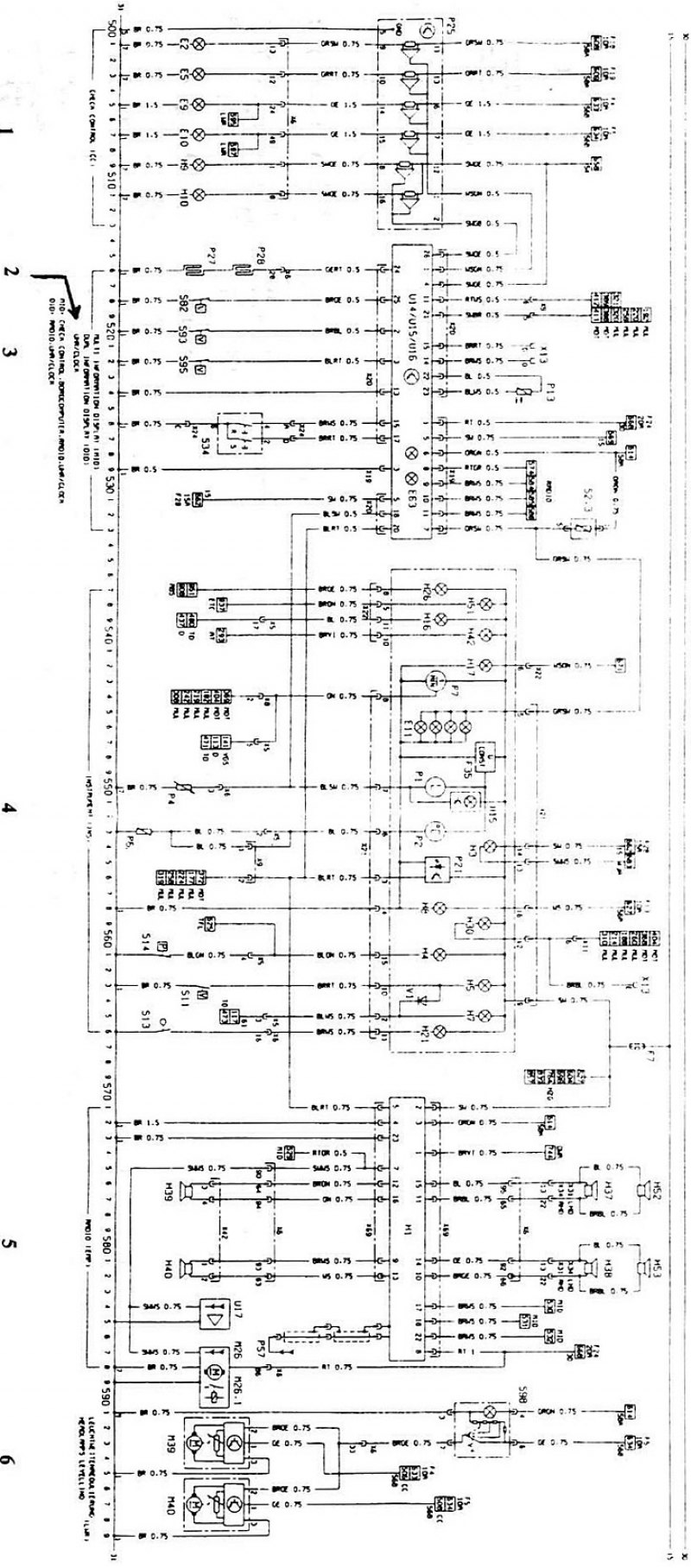

Принципиальная электрическая схема для моделей с 30 плавкими предохранителями в коробке (примерно до февраля 1992 г.) (продолжение)

1 — контроль; 2 — информационный дисплей; 3 — радио, часы; 4 — приборы; 5 — радио; 6 — регулирование фар головного света.

Пояснения к схемам электрооборудования и сокращения смотрите здесь →

Ключ к принципиальным электрическим схемам находится здесь →
