Схемы: запирание дверей, противоугонная, вентилятор обогрева (до февраля 1992 года) (Opel Astra F)

0

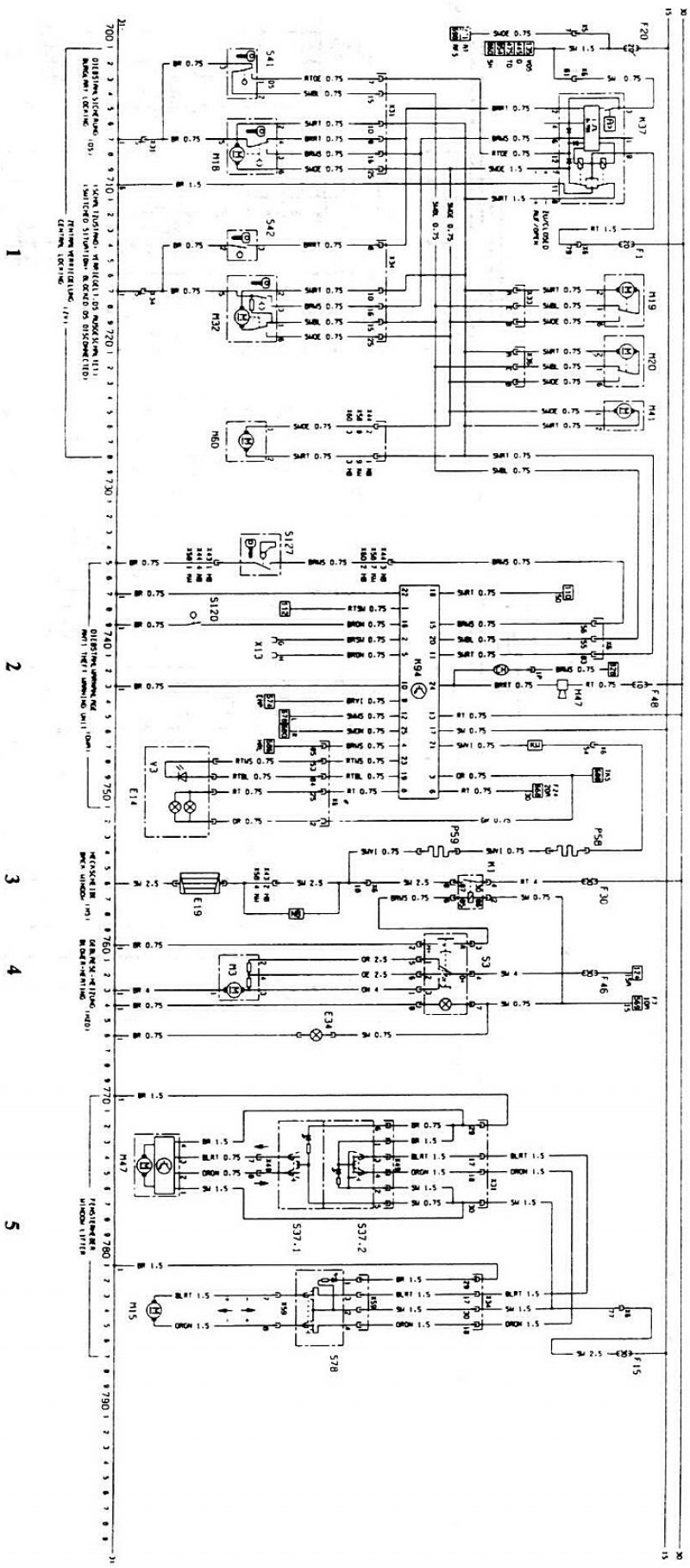

Принципиальная электрическая съема для моделей с 30 плавкими предохранителями в коробке (примерно до февраля 1992 г.) (продолжение)

1 — централизованное запирание дверей; 2 — противоугонная система; 3 — заднее окно; 4 — вентилятор системы обогрева; 5 — стеклоподъемник

Пояснения к схемам электрооборудования и сокращения смотрите здесь →

Ключ к принципиальным электрическим схемам находится здесь →
