Снятие
Отсоедините отрицательный вывод аккумуляторной батареи.
Установите передние колеса прямо.
Где требуется, снимите воздушную коробку с верхней стороны карбюратора или корпуса дроссельной заслонки (см. главу 4).
Снимите расширительный бачок системы охлаждения, как указано в главе 3. На некоторых моделях можно передвинуть бачок на расстояние, достаточное для того, чтобы обеспечить доступ к рулевому механизму без отсоединения шлангов.
Где требуется, отсоедините жгут проводов от выключателя противоугонного устройства на левой стороне головки подвески и отведите жгуты в сторону от рулевого механизма. Альтернативно, выключатель можно снять.

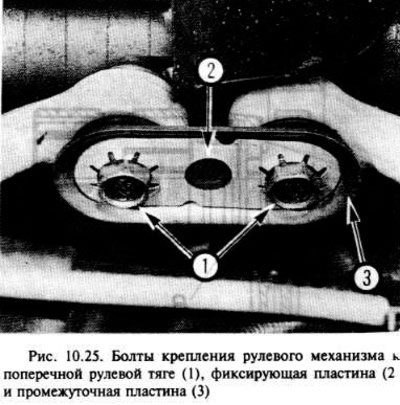

Снимите фиксирующую пластину с болтов крепления поперечной рулевой тяги к рулевому механизму, затем отвернув и сняв болты, извлеките шайбы и промежуточную пластину.
На моделях с усилителем рулевого управления отсоедините гидравлические шланги от трубок, расположенных с левой стороны моторного отделения (рядом с расширительным бачком системы охлаждения). Извлеките уплотнительные кольца, где требуется. Возможна утечка жидкости, поэтому перекройте открытые отверстия трубок и шлангов для предотвращения загрязнения и утечек жидкости.
В углублении для ног водителя извлеките зажимы и снимите нижнюю облицовочную панель.

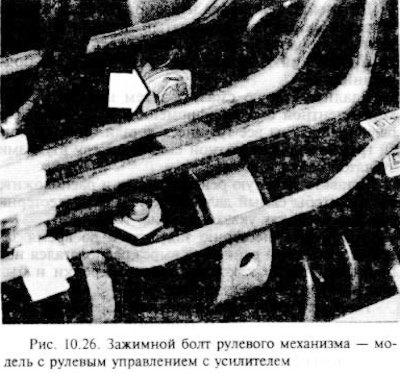

Отверните и снимите верхний зажимной болт крепления вала рулевого управления к упругой муфте.
В моторном отделении отверните два зажима крепления рулевого механизма к перегородке, затем протолкните правый конец рулевого механизма через большую резиновую прокладку в правой надколесной арке и, манипулируя механизмом рулевого управления, снимите его в направлении вверх из моторного отделения.
Во время снятия упругой муфты с резиновыми прокладками с вала рулевого управления одновременно со снятием рулевого механизма может понадобиться помощь ассистента.
Установка
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Используйте новые болты для хомутов крепления рулевого механизма к перемычке.
Подсоедините упругую муфту к валу рулевого управления (с центровкой рейки и рулевого колеса), чтобы верхний стяжной болт располагался горизонтально на верхней стороне вала рулевого колеса.
На моделях с усилителем рулевого управления замените уплотнительные кольца во время подсоединения гидравлических шлангов к трубкам.
Во время установки надо заменить фиксирующую пластину крепления рулевого механизма к поперечной рулевой тяге.
Если требуется, после установки расширительного бачка долейте охлаждающую жидкость до необходимого уровня.
На моделях с усилителем рулевого управления после окончания работы прокачайте гидросистему, как указано ниже в разделе "Прокачка...".
После окончания работы проверьте центровку рулевого колеса, как указано выше в соответствующем разделе.
