Зазор измеряют щупом на холодном (при температуре +20°С) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.
Для холодного двигателя номинальный зазор на впускном распределительном валу составляет (0,25±0,04) мм, на выпускном валу – (0,31±0,04) мм.
Вам потребуются: набор щупов, микрометр.
1. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия). При этом кулачки впускных клапанов 2-го цилиндра и выпускных клапанов 3-го цилиндра должны быть направлены вверх и расположены симметрично под небольшим углом внутрь (к центру головки блока).
3. Измерьте набором щупов зазоры. Если зазоры не соответствуют норме, определите с помощью щупов действительный зазор и запишите полученные значения. Аналогично измерьте зазоры в остальных клапанах. Для этого выполните следующее:
- проверните коленчатый вал на полоборота. В этом положении проверьте зазоры на кулачках впускных клапанов 1-го цилиндра и выпускных клапанов 4-го цилиндра;
- снова проверните коленчатый вал на полоборота. В этом положении проверьте зазор на кулачках впускных клапанов 3-го цилиндра и выпускных клапанах 2-го цилиндра;
- проверните коленчатый вал еще на полоборота и проверьте зазор на кулачках впускных клапанов 4-го цилиндра и выпускных клапанов 1-го цилиндра.
Если зазоры в приводе клапанов не соответствуют норме, отрегулируйте зазоры. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. Для регулировки зазоров в приводе клапанов снимите распределительные валы (см. Снятие, дефектовка и установка распределительных валов).

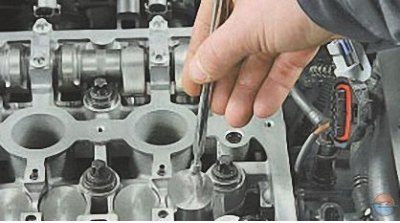

4. Снимите толкатели клапанов.
5. На внутреннюю сторону толкателя нанесен регулировочный размер, которому соответствует толкатель.
Оригинал опубликован на онлайн-портале www.Autoinstruction.ru
6. Рассчитайте размер (все значения в мм) регулировочного толкателя N по формуле
N = T + A – S, где
Т — размер снятого толкателя;
А — измеренный зазор в клапане;
S — номинальный зазор.
7. Установите толкатели клапанов с рассчитанными по формуле размерами и все снятые детали в порядке, обратном снятию, проверьте зазоры. При необходимости повторите операции, указанные выше.
