Рис. 1. Турбокомпрессор: 1 – компрессор; 2 – вал; 3 – турбина
Турбокомпрессор состоит из крыльчаток турбины 3 (рис. 1) и компрессора 1, установленных на общем валу 2. Для приведения в движение турбины используется энергия отработавших газов, вращающих ее лопатки. Вращение турбины приводит в действие компрессор, который, в свою очередь, сжимает и подает в цилиндры двигателя воздух из атмосферы. Частота вращения ротора турбокомпрессора не зависит от частоты вращения коленчатого вала двигателя, так как они не имеют между собой жесткой связи.
Турбокомпрессор представляет собой прецизионный узел, работающий в условиях высоких температур и динамических нагрузок, поэтому его ремонт или замена требуют специального оборудования и высокой квалификации исполнителя. Проводите эти работы на специализированных станциях технического обслуживания.
Примечание. Подшипники вала турбокомпрессора смазываются под давлением моторным маслом из системы смазки двигателя. Частота вращения вала турбокомпрессора очень велика, поэтому он продолжает вращаться длительное время даже после остановки двигателя, когда давление в системе смазки отсутствует. Поэтому для предотвращения повреждения подшипников вала турбокомпрессора не глушите двигатель сразу же после постановки автомобиля на стоянку. Дайте ему поработать несколько минут на холостом ходу, чтобы вал турбокомпрессора успел снизить частоту вращения до минимума при продолжающейся смазке его подшипников.

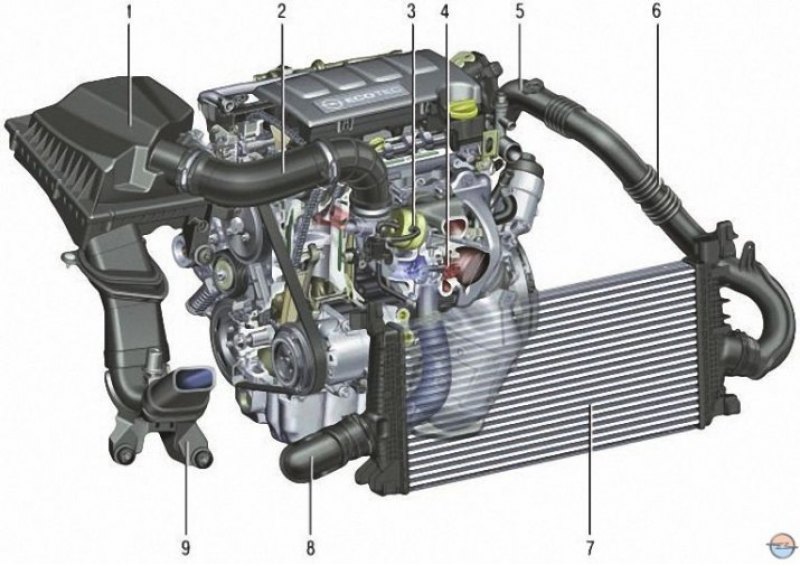

Рис. 2. Система подачи воздуха двигателя с турбонаддувом: 1 – воздушный фильтр; 2 – воздухоподводящий рукав низкого давления; 3 – клапан ограничения наддува; 4 – турбокомпрессор; 5 – дроссельный узел; 6 – воздухоподводящий рукав охлажденного наддувочного воздуха; 7 – радиатор охлаждения наддувочного воздуха (интеркулер); 8 – воздухоподводящий рукав горячего наддувочного воздуха; 9 – воздухозаборник
Воздух, попадая в воздухозаборник 9 (рис. 2), проходит через воздушный фильтр 1 и по воздухоподводящему рукаву низкого давления 2 попадает в турбокомпрессор 4. В турбокомпрессоре воздух под действием вращающегося колеса компрессора сжимается и, как следствие, нагревается. Из турбокомпрессора нагретый наддувочный воздух, по воздухоподводящему рукаву 8, поступает для охлаждения в радиатор (интеркулер) 7. Охлаждение наддувочного воздуха необходимо по двум причинам: во-первых, горячий воздух может послужить причиной детонации; во-вторых холодный воздух более плотный, поэтому в двигатель поступает большее количество кислорода. В интеркулере воздух охлаждается и по воздухоподводящему рукаву 6 попадает в дроссельный узел 5. В двигателе воздух смешивается с необходимым количеством топлива и, совершив полезную работу, в виде отработавших газов поступает в выпускной коллектор. Попав в выпускной коллектор отработавшие газы встречают на своем пути колесо турбины турбокомпрессора и, вращая его, уходят в систему выпуска. Клапан ограничения наддува 3 служит для стравливания избыточного давления воздуха, создающегося при закрытии дроссельной заслонки. При срабатывании клапана избыток воздуха, прошедшего через турбокомпрессор, попадает обратно в воздухоподводящий рукав низкого давления.
[Источник расположен на веб-ресурсе www.Autoinstruction.ru]
Полезные советы
При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление — признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъемных колпачков клапанов. Черный дым — это признак слишком богатой смеси из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда попадает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или в холодную погоду — нормальное явление.
Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше, конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентилятор или просто потечь охлаждающая жидкость. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель — он получит тепловой удар и, возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему поработать на холостых оборотах, тогда в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот. Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку расширительного бачка: на перегретом двигателе гейзер из-под открытой пробки вам обеспечен. Не спешите, дайте всему остыть, так вы сохраните здоровье машины и ваше собственное здоровье.
Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях это просто рекомендация для того, чтобы автомобиль не тронулся, если по забывчивости включена передача. Этот прием вреден для двигателя, так как при выжатом сцеплении через него на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, и трогание с места начинает сопровождаться сильной вибрацией. Для того чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом стояночном тормозе, не выжимая сцепление без крайней необходимости.
