В данном разделе конструкция и ремонт некоторых узлов и систем описаны на примере двигателя мод. A16 XER (115 л.с.). Остальные двигатели близки к нему по конструкции. Особенности двигателей с турбонаддувом описаны в подразделе Особенности конструкции двигателей с турбонаддувом.
Головка блока цилиндров двигателя изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки), в головку запрессованы седла и направляющие втулки клапанов. Каждый впускной и выпускной клапан снабжен одной пружиной, зафиксированной через тарелку двумя сухарями.
Блок цилиндров двигателя представляет собой единую отливку, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненных в виде перегородок картера. Блок изготовлен из специального высокопрочного чугуна с цилиндрами, расточенными непосредственно в теле блока. Крышки коренных подшипников двигателя обработаны в сборе с блоками и поэтому невзаимозаменяемы. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.

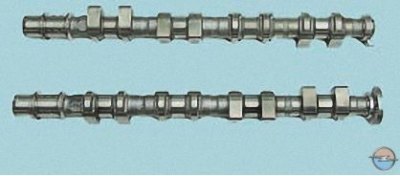

Распределительные валы литые, чугунные, снабжены роторами синхронизации, обеспечивающими работу датчиков положения распределительных валов. В валах привода впускных и выпускных клапанов выполнены масляные каналы, по которым к механизмам системы изменения фаз газораспределения поступает под давлением масло.
Коленчатый вал, откованный из специальной стали, вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши с антифрикционным слоем из алюминиево-оловянного сплава. Осевое перемещение коленчатого вала ограничено специальными фланцами, выполненными на средней коренной шейке и опирающимися на буртики увеличенных по толщине вкладышей среднего коренного подшипника.

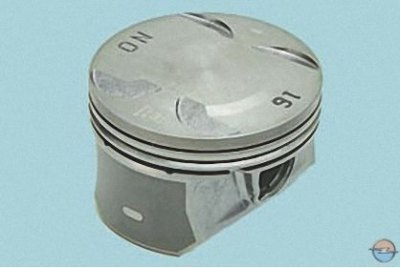

Поршни изготовлены из алюминиевого сплава.
На цилиндрической поверхности головки поршня выполнены кольцевые канавки для маслосъемного и компрессионных колец. Поршни двигателя дополнительно охлаждаются маслом, подаваемым через отверстие в верхней головке шатуна и разбрызгиваемым на днище поршня.
Поршневые пальцы установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов, которые своими нижними головками соединены с шатунными шейками коленчатого вала через тонкостенные вкладыши, конструкция которых аналогична конструкции коренных.
(Оригинал опубликован на веб-сайте: «AutoInstruction»)
Шатуны стальные, кованые, со стержнем двутаврового сечения.
Система смазки комбинированная (подробнее см. Система смазки).
Система вентиляции картера закрытого типа не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу.
Система охлаждения двигателей герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров. Принудительную циркуляцию охлаждающей жидкости обеспечивает центробежный водяной насос с приводом от коленчатого вала поликлиновым ремнем привода вспомогательных агрегатов. Для поддержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.
Система питания двигателя состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок и топливопроводов, а также включает в себя воздушный фильтр.
Система изменения фаз газораспределения динамически регулирует положение впускного и выпускного распределительных валов. Эта система позволяет установить оптимальные фазы газораспределения для каждого момента работы двигателя, благодаря чему достигаются повышенная мощность, лучшая топливная экономичность и меньшая токсичность отработавших газов. Механизм системы соединен каналами в головке блока цилиндров и в распределительных валах с электромагнитными клапанами. Эти клапаны гидравлически управляют механизмом системы изменения фаз газораспределения. Электромагнитными клапанами, в свою очередь, управляет электронный блок управления двигателем.

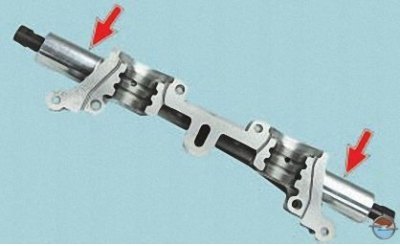

Электромагнитный клапан, состоящий из электромагнита и клапана (последний, в свою очередь, состоит из золотника и пружины), по сигналам электронного блока управления двигателем подает масло под давлением из главной магистрали системы смазки в одну из рабочих полостей механизма системы изменения фаз газораспределения и сливает масло из другой полости, что приводит к взаимному перемещению элементов механизма и, как следствие, к динамическому изменению положения впускного и выпускного распределительных валов.
Во время работы двигателя на режиме холостого хода электронный блок управления двигателем многократно активирует на короткие промежутки времени электромагнитный клапан с целью очистки его элементов и каналов от случайно попавших в них загрязнений.
При отключении электропитания электромагнитных клапанов системы изменения фаз газораспределения отверстия подвода масла из главной магистрали и слива полностью открыты и механизм устанавливается в исходное положение. В этом случае двигатель работает без изменения фаз газораспределения.
