2. Снимите термоэкран катколлектора (см. Снятие и установка термоэкранов).

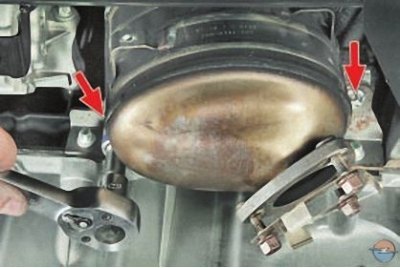

3. Выверните два болта крепления катколлектора к поддерживающему кронштейну.

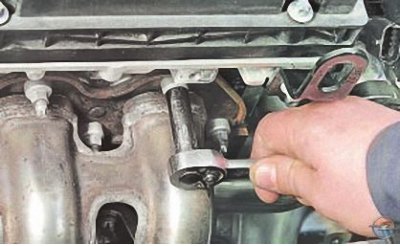

4. Отверните девять гаек крепления катколлектора к головке блока цилиндров…

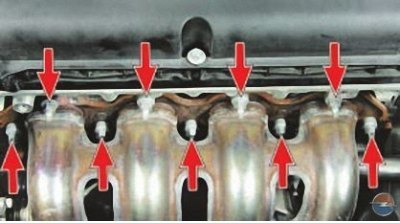

Примечание. Так расположены гайки крепления катколлектора.

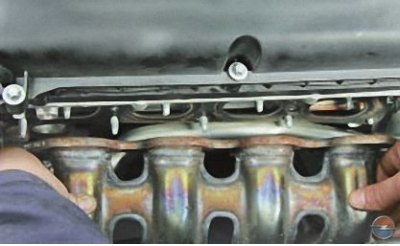

5. …и снимите катколлектор.

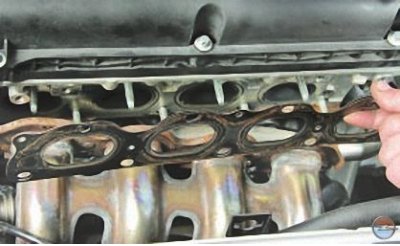

6. Снимите со шпилек головки блока цилиндров прокладку катколлектора.
Внимание! Уплотнительную прокладку катколлектора при каждой разборке соединения заменяйте новой, так как сильно обжатая прокладка не обеспечит надежного уплотнения.

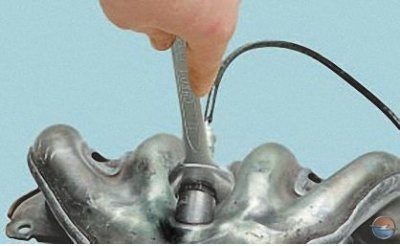

7. Если вы заменяете катколлектор, а у нового катколлектора нет датчика концентрации кислорода, выверните его из снятого катколлектора и установите на новый узел.
8. Установите катколлектор и его прокладку в порядке, обратном снятию.
