1. Снимите приемную трубу (см. «Замена приемной трубы»).
2. Снимите термоэкран катколлектора (см. «Снятие и установка термоэкранов»).

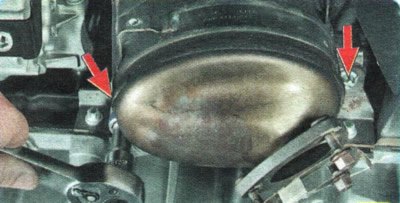

3. Выверните два болта крепления катколлектора к поддерживающему кронштейну.

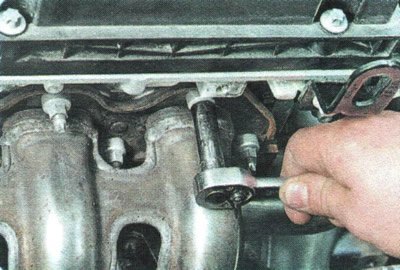

4. Отверните девять гаек крепления катколлектора к головке блока цилиндров...

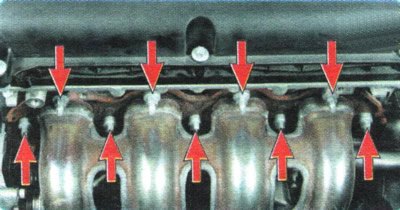

Примечание: Так расположены гайки крепления каткол лектора.

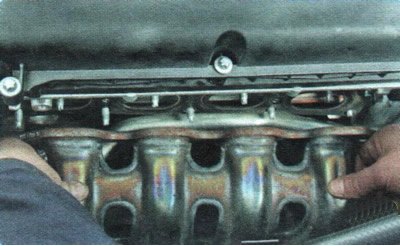

5. ...и снимите катколлектор.
[Данные скопированы с ресурса www.Autoinstruction.ru]

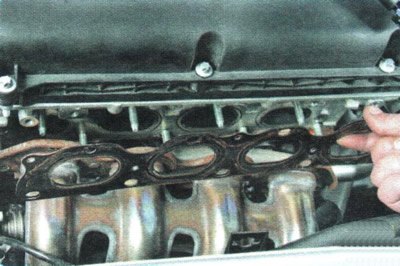

6. Снимите со шпилек головки блока цилиндров прокладку катколлектора.

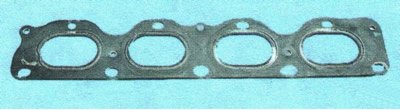

Внимание: Уплотнительную прокладку катколлектора при каждой разборке соединения заменяйте новой, так как сильно обжатая прокладка не обеспечит надежного уплотнения.

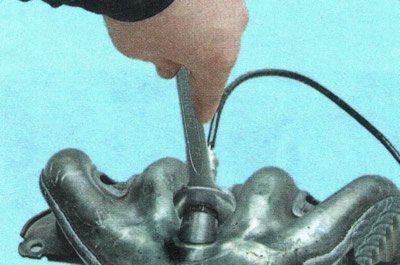

7. Если вы заменяете катколлектор, а у нового катколлектора нет датчика концентрации кислорода, выверните его из снятого катколлектора и установите на новый узел.
8. Установите катколлектор и его прокладку в порядке, обратном снятию.
