Предупреждение! Края термоэкрана катколлектора очень острые, поэтому при его снятии защищайте руки от травм ветошью или перчатками.
Вам потребуются: торцовые головки «на 10», TORX E10.
Для снятия термоэкрана катколлектора выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

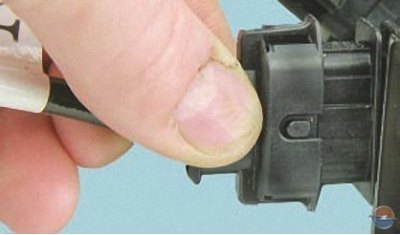

2. Сожмите фиксаторы колодки жгута проводов управляющего датчика концентрации кислорода…

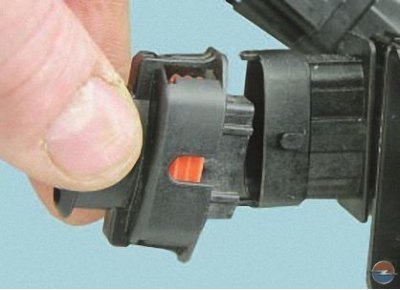

3. …и разъедините колодку.

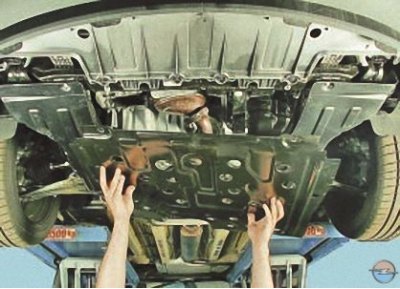

4. Снимите защиту картера двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).

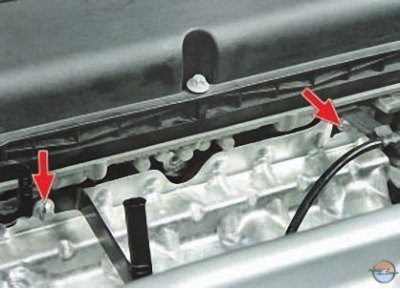

5. Выверните два болта верхнего крепления термоэкрана: левым болтом прикреплена направляющая трубка указателя (щупа) уровня масла, а правым — держатель жгута проводов управляющего датчика кислорода; отведите в сторону держатель жгута…

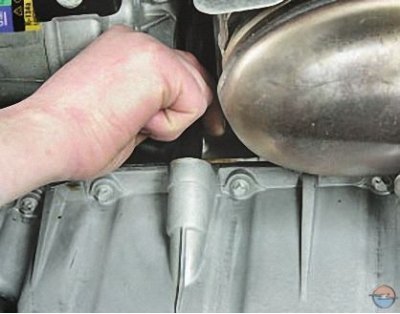

6. …извлеките из отверстия блока цилиндров уплотнитель направляющей трубки…

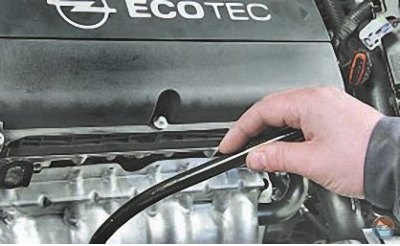

7. …и снимите трубку.

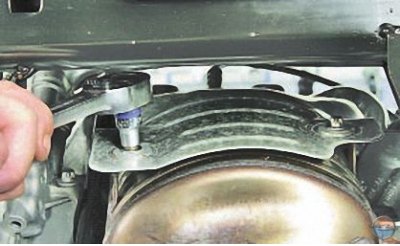

8. Выверните два болта крепления термоэкрана к катколлектору…

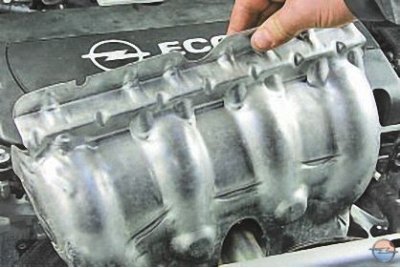

9. …и снимите термоэкран катколлектора, продев провода и колодку управляющего датчика кислорода через отверстие в экране.
10. Установите термоэкран катколлектора в порядке, обратном снятию.
Для снятия термоэкрана дополнительного глушителя выполните следующее.
1. Снимите основной и дополнительный глушители (см. Замена основного и дополнительного глушителей).
Примечание. Обладая достаточным навыком, основной и дополнительный глушитель можно не снимать, так как термоэкран достаточно эластичен. Отвернув семь гаек его крепления и сняв распорку кузова, снимите экран вниз со шпилек и аккуратно поверните вокруг глушителя.

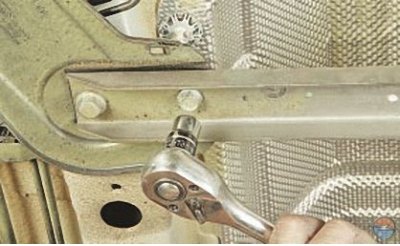

2. Выверните четыре болта крепления распорки кузова…

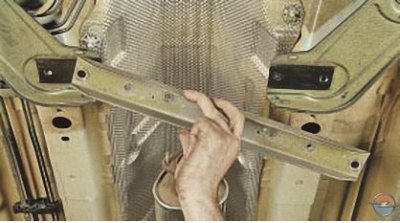

3. …и снимите распорку.

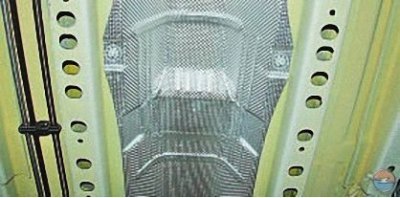

4. Отверните семь гаек крепления термоэкрана дополнительного глушителя к основанию кузова и снимите термоэкран.
5. Установите детали в порядке, обратном снятию.
Для снятия термоэкрана выпускной трубы дополнительного глушителя, установленного на топливном баке, выполните следующее.

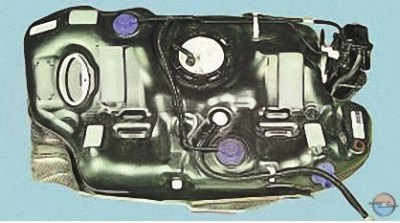

1. Снимите топливный бак…
Примечание. Топливный бак необходимо снять, так как хомуты его крепления расположены сверху термоэкрана.

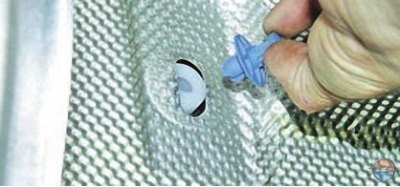

2. …извлеките четыре пистона крепления и снимите термоэкран.
3. Установите детали в порядке, обратном снятию.
Для снятия термоэкрана основного глушителя выполните следующее.
1. Снимите основной и дополнительный глушители (см. Замена основного и дополнительного глушителей)

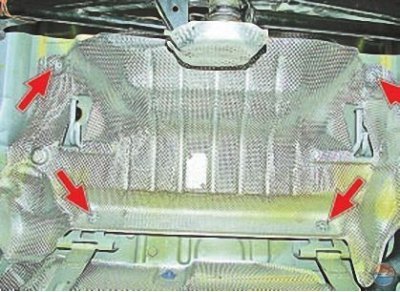

2. Отверните четыре гайки крепления термоэкрана основного глушителя и снимите термоэкран.
3. Установите детали в порядке, обратном снятию.
