Снятие стального дополнительного термоэкрана катколлектора описано в процессе снятия катколлектора (см. «Снятие, установка катколлектора и замена его прокладки»). Снятие остальных термоэкранов описано в данном подразделе.
Вам потребуются: торцовая головка «на 10», ключ TORX T20.
Примечание: Для получения доступа к креплению термоэкранов основного и дополнительного глушителей, а также выхлопной трубы необходимо снять с автомобиля основной и дополнительный глушители (см. «Замена основного и дополнительного глушителей»).
Для снятия термоэкрана основного глушителя выполните следующее.
1. Отверните две гайки крепления прижимной пластины, которыми одновременно прикреплены к днищу кузова передний край термоэкрана основного глушителя и левый край задней части термоэкрана дополнительного глушителя…

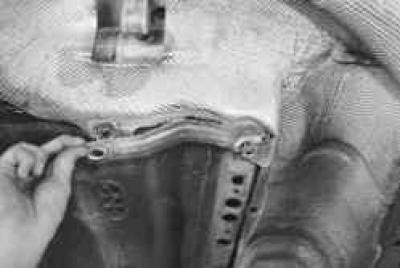

2. …и снимите пластину.

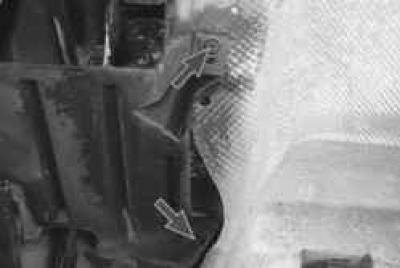

3. Выверните два винта крепления защитного щитка, одним из которых прикреплен термоэкран основного глушителя…

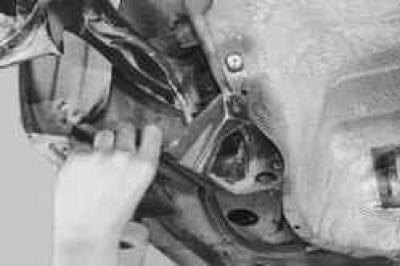

4. …и снимите щиток.

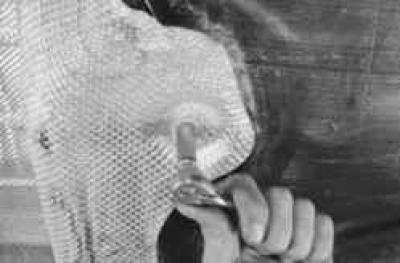

5. Отверните заднюю…

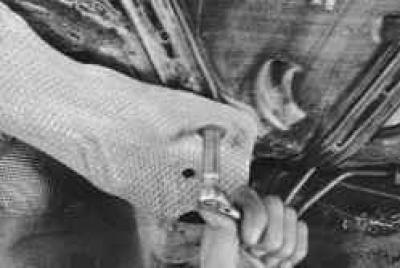

6. …и переднюю гайки крепления термоэкрана основного глушителя к хомуту крепления топливного бака…

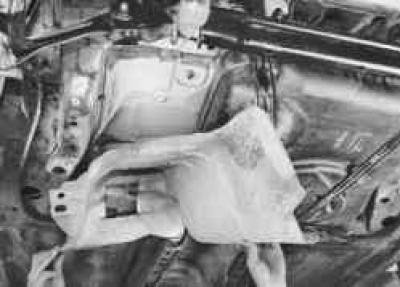

7. …и снимите термоэкран.
8. Установите термоэкран основного глушителя в порядке, обратном снятию.
Для снятия термоэкрана выхлопной трубы выполните следующее.

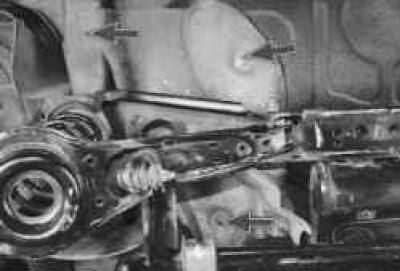

1. Отверните три гайки крепления и снимите термоэкран.
2. Установите термоэкран выхлопной трубы в порядке, обратном снятию.
Для снятия задней части термоэкрана дополнительного глушителя выполните следующее.
1. Снимите термоэкран основного глушителя (см. выше в данном подразделе).

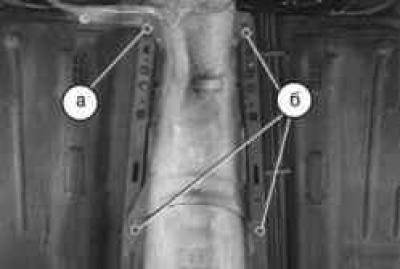

2. Отверните остальные три гайки б крепления задней части термоэкрана дополнительного глушителя…
Примечание: Гайку а крепления задней части термоэкрана дополнительного глушителя отворачивают в процессе снятия термоэкрана основного глушителя.
[Материал скопирован с онлайн-ресурса autoinstruction.ru]
Примечание: Двумя передними гайками б одновременно прикреплена передняя часть термоэкрана дополнительного глушителя.

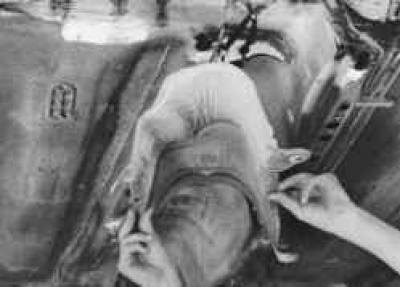

3. …и снимите заднюю часть термоэкрана дополнительного глушителя.
4. Установите заднюю часть термоэкрана дополнительного глушителя в порядке, обратном снятию.
Для снятия передней части термоэкрана дополнительного глушителя выполните следующее.

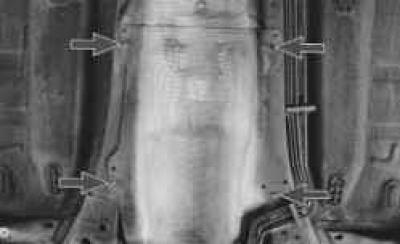

1. Отверните четыре гайки крепления передней части термоэкрана дополнительного глушителя в ее средней части…

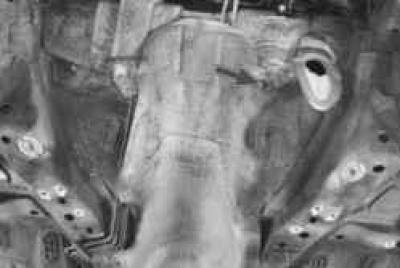

2. …одну гайку крепления в ее передней части и снимите переднюю часть термоэкрана дополнительного глушителя.
3. Установите переднюю часть термоэкрана дополнительного глушителя в порядке, обратном снятию.
