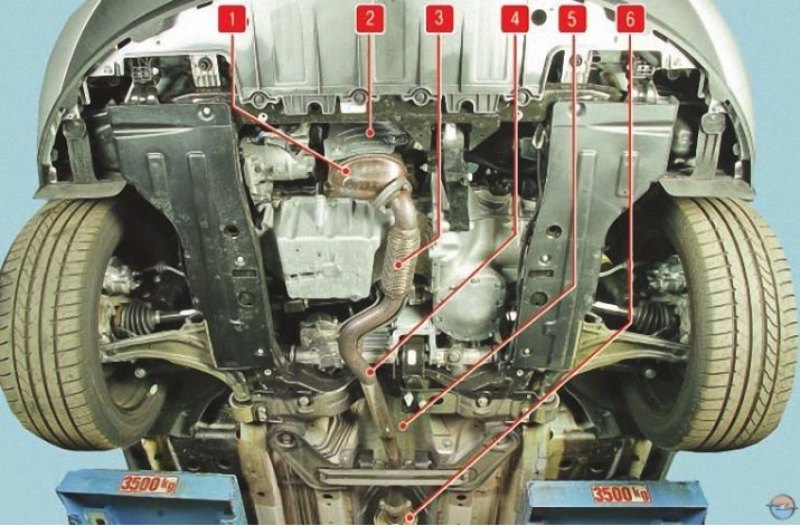

Рис. 1. Расположение узлов системы выпуска отработавших газов в передней части основания кузова: 1 – катколлектор; 2 – термоэкран катколлектора; 3 – сильфон; 4 – приемная труба; 5 – термоэкран дополнительного глушителя; 6 – дополнительный глушитель

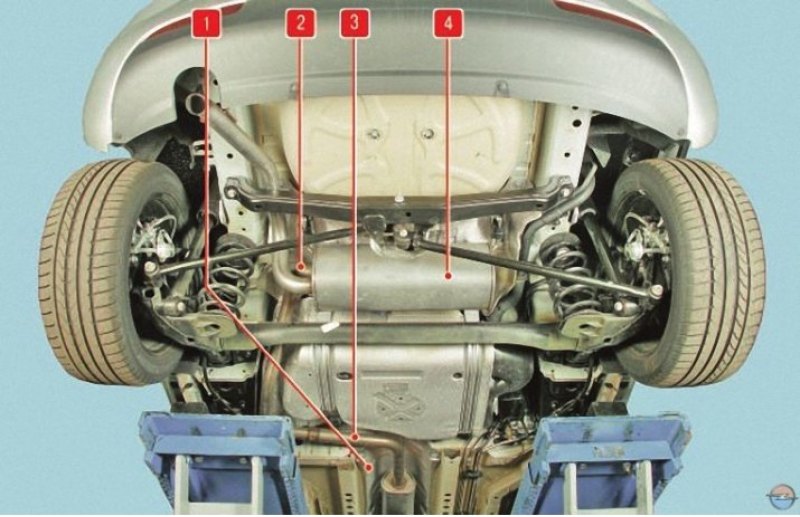

Рис. 2. Расположение узлов системы выпуска отработавших газов в задней части основания кузова: 1 – термоэкран выпускной трубы дополнительного глушителя; 2 – термоэкран основного глушителя; 3 – выпускная труба дополнительного глушителя; 4 – основной глушитель
На катколлекторе 1 (см. рис. 1) установлен основной (управляющий) датчик концентрации кислорода, а на приемной трубе 4 – диагностический датчик концентрации кислорода.

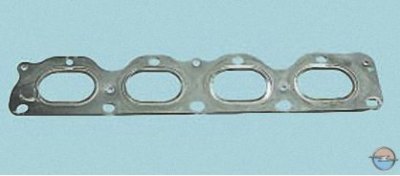

Между головкой блока цилиндров и фланцем катколлектора установлена металлоармированная уплотнительная прокладка.
[Статья перепечатана отсюда: autoinstruction]
Приемная труба одним своим концом соединена с фланцем катколлектора, а другим — с впускной трубой дополнительного глушителя 6. В свою очередь, выпускная труба дополнительного глушителя соединена с впускной трубой основного глушителя 4 (см. рис. 2).

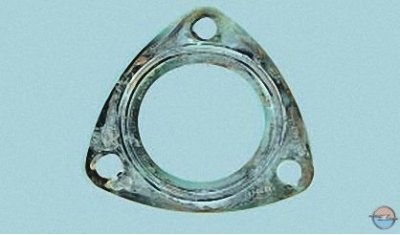

Фланцевое соединение катколлектора и приемной трубы уплотнено металлоармированной прокладкой.

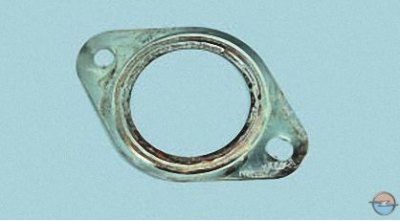

Аналогичной прокладкой (только другой формы) уплотнено фланцевое соединение приемной трубы и дополнительного глушителя.
Остальные соединения системы сварные, при замене отдельных элементов соединительные трубы разрезают и затем новые элементы закрепляют хомутами, каждый из которых прикреплен сваркой в одной точке к трубам основного и дополнительного глушителей.
Для того чтобы уменьшить передачу вибраций от силового агрегата на систему выпуска и кузов, в приемную трубу вмонтирован гофрированный виброкомпенсирующий сильфон 3 (см. рис. 1) в металлической оплетке.

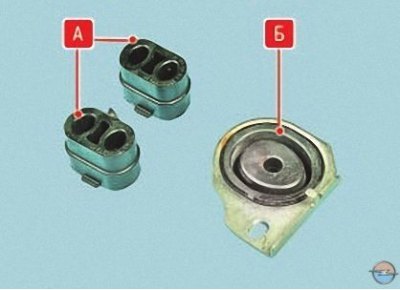

Элементы системы подвешены к кузову на пяти резиновых подушках А и задней опоре Б основного глушителя.
Для защиты радиатора системы охлаждения, основания кузова и топливного бака от нагрева элементами системы на катколлектор, выпускную трубу дополнительного глушителя и основной глушитель установлены стальные термоэкраны соответственно 2 (см. рис. 1), 1 и 2 (см. рис. 2).
Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целость подушек подвески. В случае повреждения элементов системы, сквозной коррозии или прогара их заменяют в сборе, так как глушители вместе с трубами представляют собой нее разборные узлы.
Однако в продаже имеются отдельные части системы выпуска (например, основной глушитель). Их можно заменить, обрезав поврежденную часть, и установить новую, используя специальные соединительные хомуты. Разрезать следует трубы глушителя на их прямых участках (в зависимости от исполнения новых деталей)...

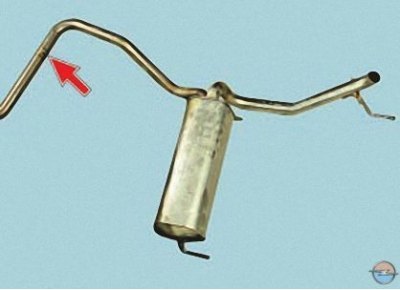

…например, в показанном стрелкой месте.
Полезные советы
Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведите рукой над местами возможной утечки, не касаясь узлов, и вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.
При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.
Кроме того, в магазинах автозапчастей бывают в продаже специальные комплекты для восстановления узлов системы выпуска отработавших газов, с помощью которых можно временно устранить повреждения системы, чтобы доехать до автосервиса или гаража.
Внимание! Перед ремонтом дайте остыть системе выпуска, так как во время работы двигателя она нагревается до высокой температуры.
Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!
Для снятия и установки узлов системы вам потребуются: ключи «на 13», «на 16», «на 22», торцовые головки «на 10», TORX E12, отвертка с плоским лезвием.
