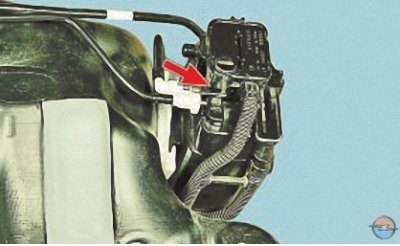

В системе применен метод поглощения паров угольным адсорбером. Он установлен на топливном баке и соединен паропроводами с топливным баком и впускной трубой.
На кронштейне, установленном на впускной трубе, расположен электромагнитный клапан продувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы.
Пары топлива из топливного бака по паропроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по паропроводу из впускной трубы в полость адсорбера при открывании клапана.
Величина открытия клапана, а следовательно, и интенсивность продувки адсорбера зависят от угла поворота дроссельной заслонки и определяются разрежением, которое возникает в полости впускной трубы работающего двигателя.
Пары топлива из адсорбера по паропроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.
Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
