РКПП F13 и F17+
1. Регулировка привода переключения не относится к числу рутинных процедур текущего обслуживания автомобиля и необходимость в ее проведении возникает лишь после снятия механизма переключения. При нарушении четкости переключения передач исправность функционирования привода может быть проверена, в случае необходимости производятся соответствующие корректировки.
2. Регулировка осуществляется посредством болта хомута крепления штока выбора передач к тяге переключения (см. Раздел 10). Болт находится под силовым агрегатом, непосредственно перед задней переборкой двигательного отсека. На большинстве моделей доступ к винту возможен сверху, для чего необходимо предварительно снять аккумуляторную батарею с поддоном (см. Главу 5).
3. Ослабьте (но не отдавайте полностью) болт хомута крепления штока выбора передач.

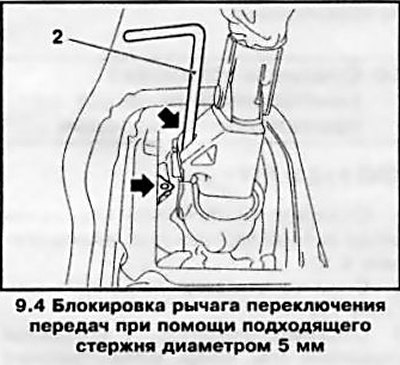

4. В салоне автомобиля высвободите из фиксаторов и заверните вверх пыльник рычага переключения передач. Зафиксируйте рычаг при помощи специального приспособления КМ-527-А (см. сопр. иллюстрацию) или другого подходящего инструмента, продетого в хомут слева на основания рычага и заправленного в специальное фиксирующее отверстие.

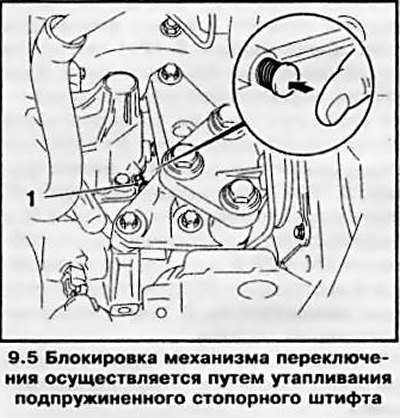

5. Установив механизм переключения в положение нейтральной передачи, проверните селекторный вал, преодолевая сопротивление пружины, и заблокируйте механизм в этом положении, утопив подпружиненный стопорный штифт в расположенной сверху на картере трансмиссии крышке (См. сопр. иллюстрацию).

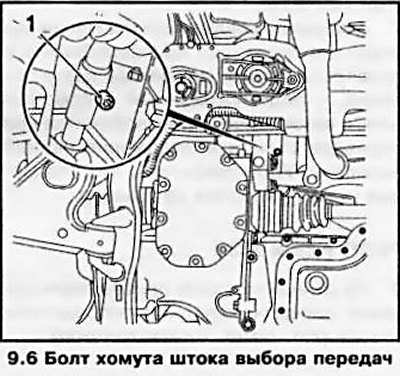

6. Удостоверьтесь в надежности блокировки рычага и механизма переключения. затяните болт хомута штока выбора передач (см. сопр. иллюстрацию) с усилием 12 Нм, а затем дотяните его на угол 180-225.
7. Снимите с рычага переключения передач фиксирующее приспособление и проверьте работу механизма переключения — подпружиненный стопорный штифт автоматически высвободится при переводе рычага в положение задней передачи. Удостоверьтесь, что стопорный штифт выскочил из крышки.
РКПП F23 и М32

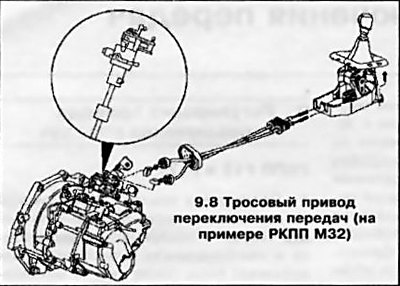

8. На данных коробках привод переключения передач выполнен посредством тросов (см. сопр. иллюстрацию).
9. Снимите крышку центральной консоли и пыльник рычага переключения (см. Главу 11).

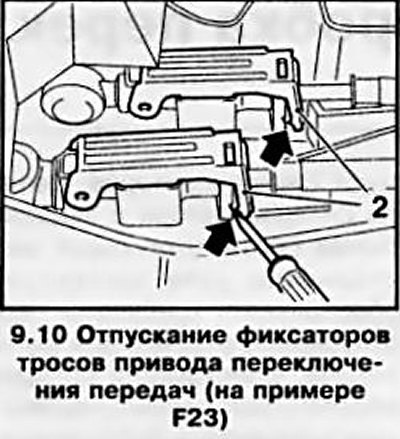

10. Аккуратно поддевая маленькой отверткой, отпустите обе защелки приводных тросов (см. сопр. иллюстрацию).
Внимание: Будьте осторожны при отжимании фиксаторов, излишнее усилие может привести к их поломке!
11. На РКПП F23 в двигательном отсеке установите трансмиссию в «нейтральное» положение, затем переведите рычаг переключения передач в салоне автомобиля в положение нейтральной передачи и заблокируйте его при помощи фиксатора (см. сопр. иллюстрацию)

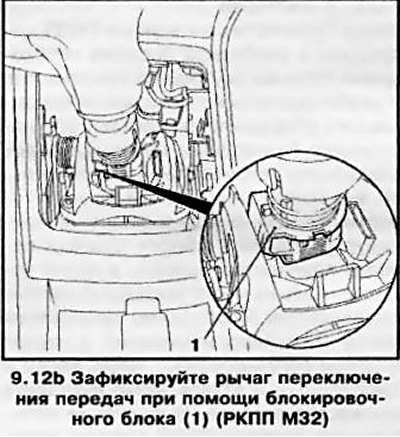

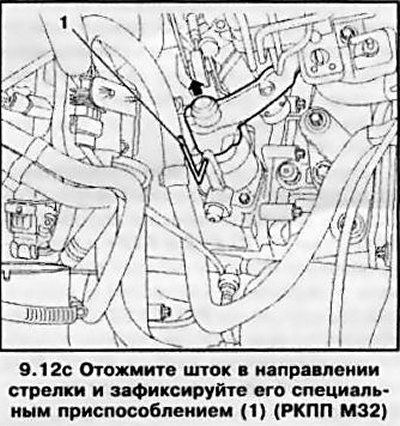

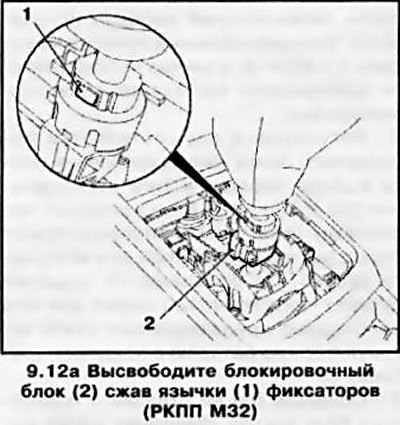

12. На РКПП F32 оттяните защелку блокировки включения задней передачи вверх и сожмите 2 язычка фиксаторов (см. иллюстрацию 9.12а) так, чтобы подпружиненный блокировочный блок рычага переключения передач опустится вниз. При помощи блокировочного блока зафиксируйте рычаг в положении нейтральной передачи (см. иллюстрацию 9.12b) Затем снимите аккумуляторную батарею с поддоном (см. Главу 5) и зафиксируйте при помощи приспособления КМ-527-А или другого подходящего инструмента исполнительный шток (см. иллюстрацию 9.12с) привода переключения передач.

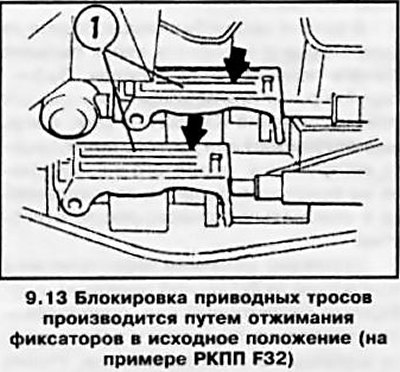

13. Отжав назад, заблокируйте фиксаторы обоих тросов (см. сопр. иллюстрацию).
14. Установите на место все снимавшиеся компоненты, затем проверьте исправность функционирования механизма переключения.
