Замечание: На моделях, оборудованных системой самодиагностики OBD II, на шильде под капотом должна быть запись «OBD II compliant».
1. С введением требований последних законодательств по охране окружающей среды ужесточились требования к контролю содержания токсичных отходов в отработавших газах. Это в свою очередь привело к оборудованию автомобилей более совершенными системами управления двигателем. Основным элементом системы является бортовой процессор, чаще называемый электронным модулем управления (ЕСМ).

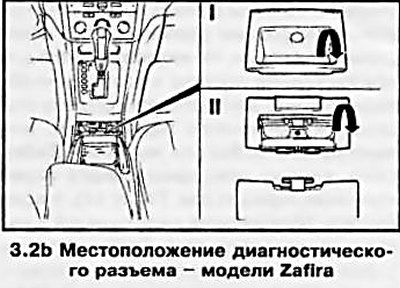

2. Все описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики второго поколения (OBD-II), которая позволяет производить проверку датчиков и исполнительных устройств, контролирует циклы обслуживания транспортного средства, обеспечивает возможность запоминания даже кратковременно возникающих в процессе работы сбоев и очистки блока памяти. Считывание данных памяти процессора выполняется при помощи специального сканера, подключаемого к 16-контактному диагностическому разъему считывания базы данных (DLC). Диагностический разъем расположен на центральной консоли. На моделях Astra для освобождения доступа к разъему необходимо снять декоративную крышку под рычагом стояночного тормоза (см. иллюстрацию 3.2а), на моделях Zafira снять крышку основания рычага переключения передач (см. Главу 11), а если консоль оборудована пепельницей — извлечь пепельницу (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) (см. иллюстрацию 3.2b).
3. Перед подключением диагностических приборов необходимо убедиться в исправности и полноте заряда аккумуляторной батареи и выполнить другие проверки, приведенные в Главе 4, Раздел 13.
4. Снятие информации производится при помощи диагностического оборудования (см. сопр. иллюстрацию). Следует помнить, что, как правило, такое оборудование рассчитано на конкретную модель или модельный ряд автомобилей, изменение системы управления хотя бы на один элемент ведет к изменению всех электрических схем.
Смотрите источник на портале Autoinstruction
5. Некоторые производители наладили выпуск сканеров, предназначенных для использования механиками-любителями в домашних условиях, - спрашивайте в магазинах автомобильных аксессуаров. На сервисных станциях может использоваться дорогостоящий специализированный диагностический компьютер, специально разработанный для полной диагностики большинства систем современных автомобилей. Диагностические сканеры и компьютеры позволяют считывать и распечатать диагностические коды, а также хранящиеся в памяти модуля управления принципиальные схемы электрооборудования (если таковые заложены), программировать противоугонную систему, наблюдать сигналы в цепях предохранителей в реальном масштабе времени.
6. При выявлении неисправности ЕСМ выдает команду на включение вмонтированной в приборный щиток контрольной лампы «Проверьте двигатель», называемой также индикатором отказов (MIL). Одновременно прибор управления переключается на аварийный режим. Лампа будет продолжать гореть до тех пор, пока память системы самодиагностики не будет очищена от занесенных в нее кодов выявленных неисправностей (см. ниже).
7. Считывание данных системы OBD-II производится при помощи специального сканера ТЕСН-2 (см. иллюстрацию 3.4), подключаемого к 16-контактному диагностическому разъему (DLC) посредством адаптера - действуйте в соответствии с указаниями меню прибора. Перечень кодов основных неисправностей силового агрегата приведен в Спецификациях в начале настоящей Главы. При помощи того же сканера осуществляется и очистка памяти процессора. Выполнение процедур считывания кодов DTC и очистки памяти ЕСМ рекомендуется поручить специалистам СТО.
8. На обслуживание компонентов систем управления двигателем/снижения токсичности отработавших газов распространяются особые гарантийные обязательства с продленным сроком действия. Не следует предпринимать попыток самостоятельного выполнения диагностики отказов ЕСМ или замены компонентов системы, до выхода сроков данных обязательств — за получением информации обращайтесь к представителям компании Opel.
