Разборка

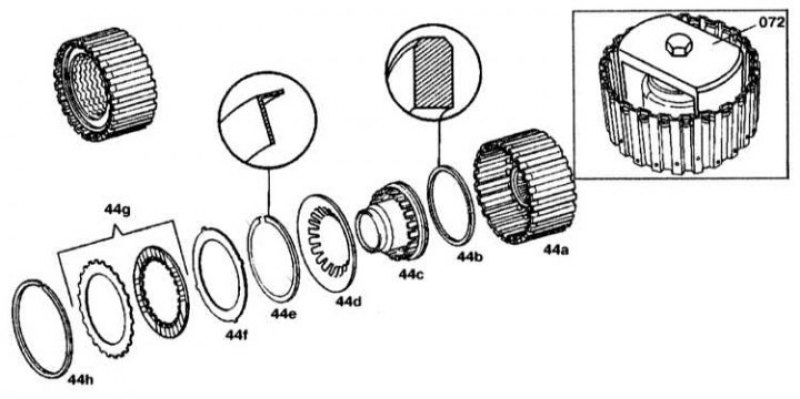

Конструкция сцепления К3: 44a - Наружная опора; 44b - Уплотнительное кольцо; 44c - Поршень; 44d - Пружинная пластина; 44e, 44h - Стопорные кольца; 44f - Дисковая пружина; 44g - Блок дисков; 072 - Съемник
1. Снимите стопорное кольцо (44h) с наружной опоры.
2. Снимите блок дисков (44g) и дисковую пружину (44f) с наружной опоры.
3. Установите съемник (072) на пружинную пластину (44d) и нажимайте на нее до тех пор, пока стопорное кольцо (44e) не освободится.
4. Снимите стопорное кольцо (44e).
5. Снимите пружинную пластину (44d) и поршень (44c) с наружной опоры.
Сборка

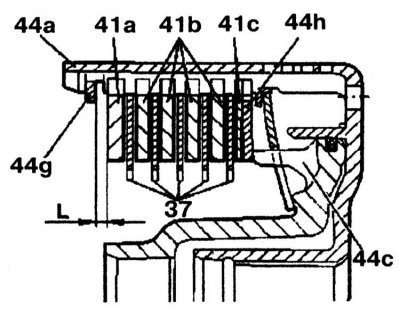

Проверка зазора между стопорным кольцом (44g) и наружным диском (41a): 37 - Фрикционные диски толщиной 1.6 мм/новая толщина 2.1 мм; 41a - Наружный диск толщиной 4.0 мм; 41b - Наружный диск толщиной 3.5 мм/новая толщина 2.8 мм; 41c - Наружный диск толщиной 1.8 мм; 44a - Наружная опора сцепления К3; 44g - Стопорное кольцо; 44h - Дисковая пружина; L - Зазор
Сборка проводится в порядке, обратном разборке. Проверьте зазор между стопорным кольцом (44g) и наружным диском (41a). Величина зазоров в сцеплении К3 приведена ниже в таблице. В случае необходимости отрегулируйте зазор путем подбора стопорного кольца (44g) требуемой толщины. Выпускаются кольца толщиной 2.0, 2.3, 2.6, 2.9, 3.2 и 3.5 мм.
Величина зазоров в сцеплении К3
| Диск | Величина зазора, мм | |
| 3 | 2.30 | 2.70-3.10 |
| 4 | 2.40 | 3.00-3.40 |
| 5 | 2.50 | 3.30-3.70 |
