Разборка

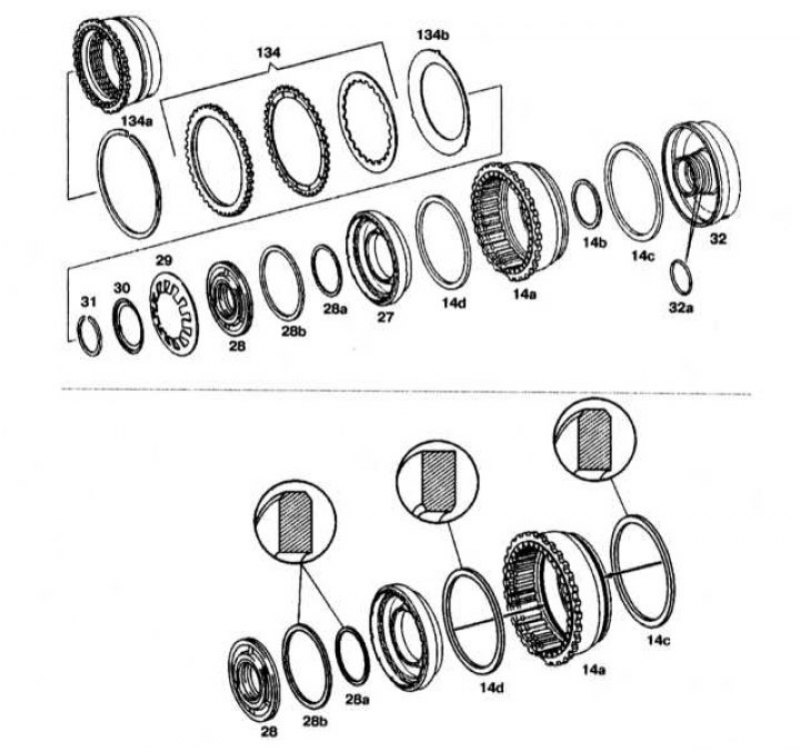

Разборка и сборка многодискового тормоза В2: 14a - Наружная опора тормоза В2 или поршень В3; 14b-d - Уплотнительные кольца тормоза В3; 27 - Поршень тормоза В2; 28 - Направляющее кольцо поршня; 28a-b - Уплотнительные кольца на направляющем кольце поршня; 29, 134b - Дисковые пружины; 30 - Пружинная пластина; 31, 134a - Стопорные кольца; 32 - Направляющая поршня тормоза В2 и В3; 32a - Уплотнительное кольцо; 134 - Блок дисков

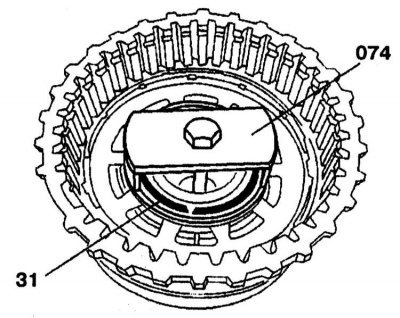

Разборка и сборка многодискового тормоза В2: 31 - Стопорное кольцо; 074 - Съемник
1. Снимите стопорное кольцо (134a).
2. Снимите блок дисков тормоза В2 (134) и дисковую пружину (134b) с наружной опоры тормоза В2.
3. Установите съемник (074) на дисковую пружину (29) и сжимайте ее до тех пор, пока паз для стопорного кольца не освободится.
4. Снимите стопорное кольцо (31).
5. Снимите пружинную пластину (30) и дисковую пружину (29).

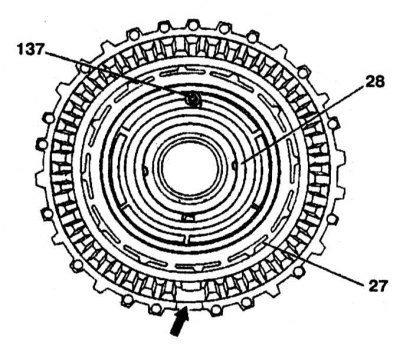

Разборка и сборка многодискового тормоза В2: 27 - Поршень; 28 - Направляющее кольцо поршня; 137 - Клапан
1. Отсоедините направляющее кольцо (28) поршня и поршень тормоза В2 (27) от поршня В3 (14a), подав сжатый воздух в отверстие (D).
2. Выпрессуйте направляющее кольцо (28) с поршня В2 (27).

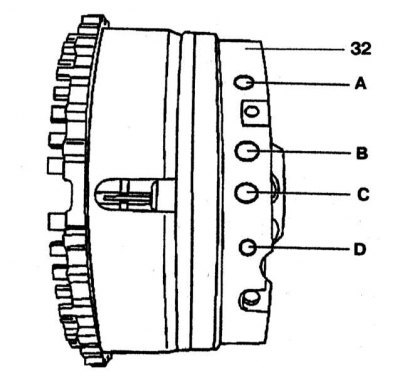

Разборка и сборка многодискового тормоза В2: A - Масляный канал поршня В3; В - Масляный канал поршня В2 с обратной стороны; С - Масляный канал сцепления К3; D - Масляный канал поршня В2 со стороны переключения передач
Снимите направляющую (32) с поршня В3 (14a), подав сжатый воздух в отверстие (A).
Сборка

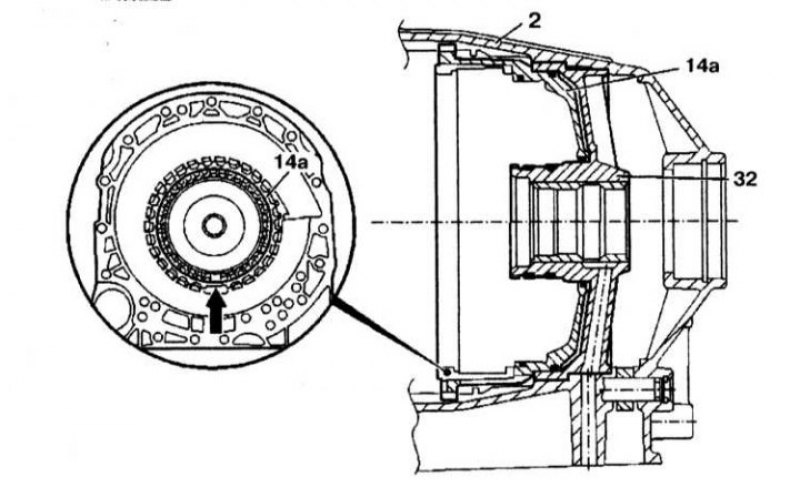

Сборка направляющей поршня и наружной опоры многодискового тормоза В2: 2 - Корпус трансмиссии; 14a - Наружная опора тормоза В2, (поршень В3); 32 - Направляющая поршня
1. Установите направляющую (32) и поршень В3 (14a) в правильное положение. Для этого, вставьте направляющую (32) в корпус трансмиссии (2) и затяните. Запрессуйте наружную опору тормоза В2 (14a) до упора в направляющую (32). Выточка на шлицах или вырез на наружной опоре тормоза В2 (14a) должны быть направлены вниз (стрелка).
2. Вставьте поршень тормоза В2 (27) в поршень тормоза В3 (14a). Закругленные концы уплотнительных колец (14c), (28a) и (28b) должны быть направлены наружу Закругленный конец уплотнительного кольца (14d) должен быть направлен во внутрь.
3. Вставьте направляющее кольцо (28) поршня. Клапан (137) в направляющем кольце поршня должен быть сверху.
4. Вставьте дисковую пружину (29) и пружинную пластину (30).
5. Установите съемник (074) на дисковую пружину (29) и сжимайте ее до тех пор, пока паз для стопорного кольца не освободится.
6. Вставьте стопорное кольцо (31).
7. Вставьте дисковую пружину (134b) и блок дисков (134) на наружную опору тормоза В2.

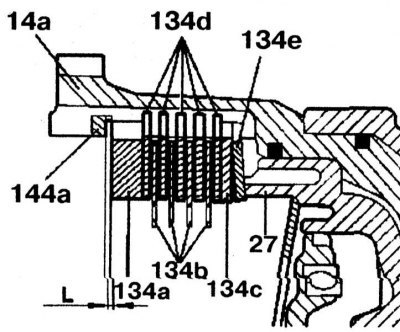

Разрез тормоза В1: 14a - Наружная опора тормоза В2; 27 - Поршень В2; 134a - Наружный диск (толщиной 6.5 мм); 134b - Наружный диск (толщиной 1.8 мм); 134c - Наружный диск (толщиной 1.8 мм); 134d - Фрикционные диски; 134e - Дисковая пружина; 144a - Стопорное кольцо; L - Зазор
1. Установите диски тормоза В3 вместе в порядке, представленном на сопроводительной иллюстрации и вставьте их по очереди.
2. Установите пресс (078) на наружный диск (70c).
3. Сожмите блок дисков с помощью пресса до упора, пока отметочное кольцо не будет видно (маленькая стрелка).
4. Измерьте зазор «L» в трех точках между стопорным кольцом (144a) и наружным диском (134a). Величина зазоров в многодисковом тормозе (82) приведены ниже в таблице.
5. В случае необходимости отрегулируйте зазор путем подборки стопорного кольца (144a) требуемой толщины. Выпускаются кольца толщиной 2.9, 3.2, 3.5, 3.8 и 4.1 мм.
6. Установите стопорное кольцо (134a).
Величина зазоров в многодисковом тормозе В2
| Диск | Величина зазора, мм | |
| 4 | 1.90 | 2.30 |
| 5 | 2.00 | 2.40 |
