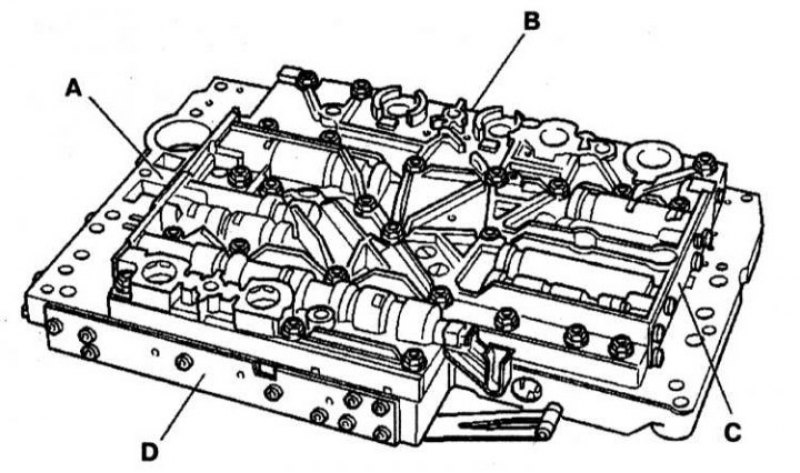

Пластина переключения передач: A - Клапан регулировки рабочего давления. Клапан регулировки давления смазки. Клапан регулировки перекрытия при включении 2-3 передач; В - Блок включения 1-2/4-5 передач; Клапан регулировки давления переключения передач; С - Блок включения 3-4 передач; D - Блок включения 2-3 передач. Сцепление блокировки регулировочного клапана. Регулировочный клапан В2
Разборка

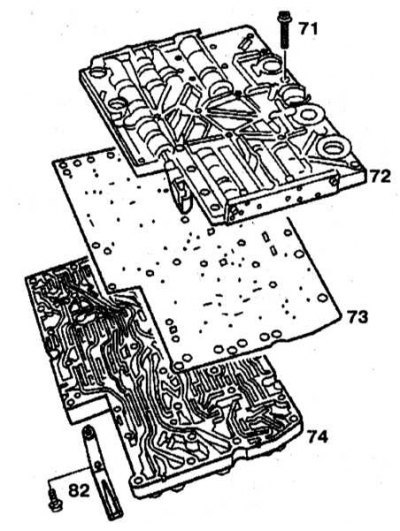

Разборка пластины переключения передач: 71 - Болты; 72 - Крышка клапанной сборки; 73 - Уплотнительная пластина; 74 - Клапанная сборка; 82 - Фиксатор

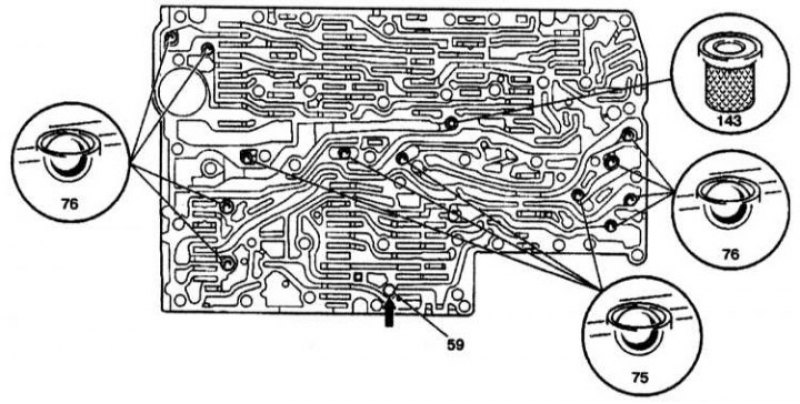

Разборка пластины переключения передач: 59 - Направляющий палец; 75 - Пластиковые шариковые клапаны; 76 - Стальные шариковые клапаны; 143 - Центральный фиксатор

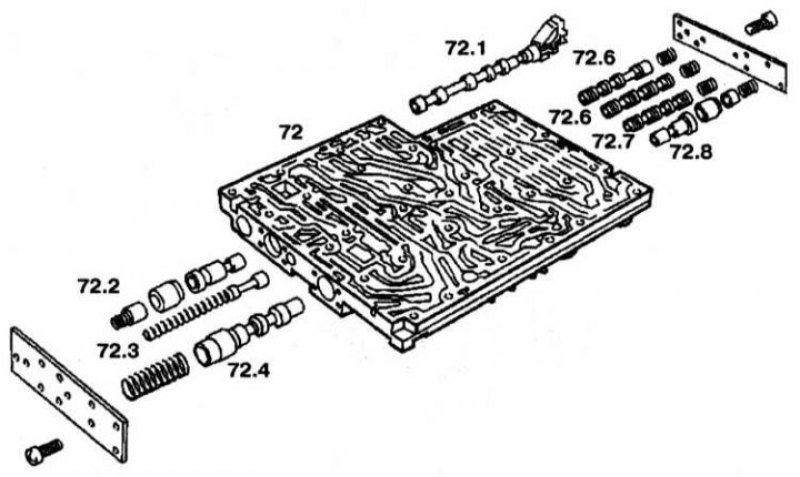

Разборка пластины переключения передач: 72 - Клапанная сборка; 72.1 - Клапан выбора передачи; 72.2 - Клапан регулировки перекрытия 2-3 передач с втулкой и поршнем; 72.3 - Клапан регулировки давления смазки; 72.4 - Клапан регулировки рабочего давления; 72.5 - Клапан фиксации включения 3-4 передач; 72.6 - Управляющий клапан включения 3-4 передач; 72.7 - Клапан переключения давления при включении 3-4 передач; 72.8 - Клапан регулировки перекрытия 3-4 передач с втулкой и поршнем

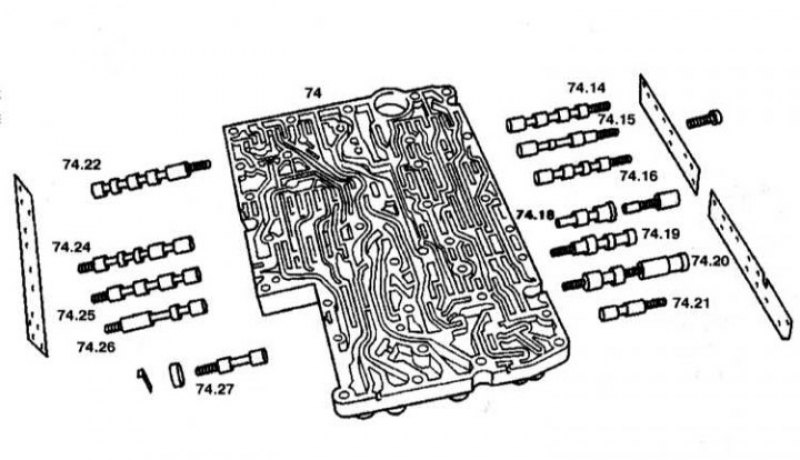

Разборка пластины переключения передач: 74 - Клапанная сборка; 74.14 - Управляющий клапан включения 1-2/4-5 передач; 74.15 - Клапан фиксации включения 1-2/4-5 передач; 74.18 - Клапан регулировки перекрытия 1-2/4-5 передач с втулкой и поршнем; 74.19 - Клапан регулировки давления переключения передач; 74.20 - Клапан регулировки давления регулировочного клапана; 74.21 - Клапан регулировки давления переключающего клапана; 74.22 - Клапан регулировки блокировки гидротрансформатор; 74.24 - Клапан переключения давления при включении 3-4 передач; 74.25 - Управляющий клапан включения 2-3 передач; 74.26 - Клапан фиксации включения 2-3 передач; 74.27 - Клапан переключения В2
1. Отверните фиксаторы (82).
2. Отверните болты (71).
3. Снимите крышку клапанной сборки (72) с клапанной сборки (74).
4. Снимите уплотнительную пластину (73). Все 12 шариков расположены в корпусе клапанов, четыре 75 из которых - пластиковые, остальные восемь (76) -стальные.
5. Отверните крышки корпуса клапанов. Втулки и поршни регулировочных клапанов (72.2), (72.8) и (74.18) не должны быть перемешаны.
6. Клапан переключения В2 может быть снят и установлен, когда крышка корпуса клапанов снята.
Сборка
Разборка пластины переключения передач: 59 - Направляющий палец; 75 - Пластиковые шариковые клапаны; 76 - Стальные шариковые клапаны; 143 - Центральный фиксатор
Сборка проводится в порядке, обратном разборке. Вставьте направляющий палец (59) в корпус клапанов (стрелка).
