Снятие

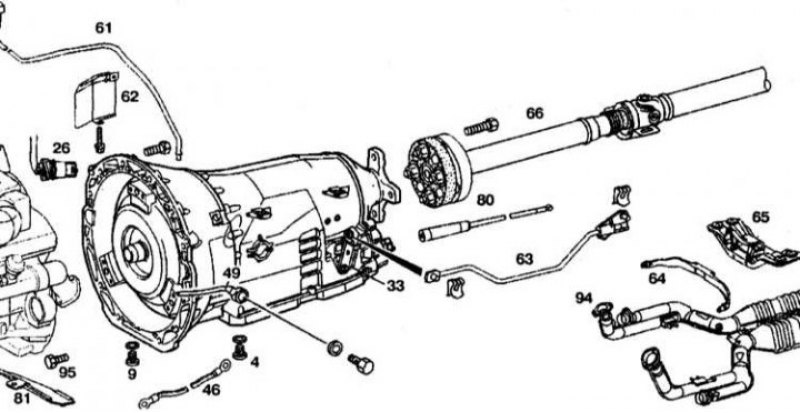

Детали установки сборки АТ с гидротрансформатором: 4 - Сливная пробка поддона; 9 - Сливная пробка гидротрансформатора; 26 - Разъем проводки; 33 - Рычаг переключения передач; 46 - Шина заземления на «массу»; 49 - Маслопровод; 61 - Маслозаливная трубка; 62 - Щиток; 63 - Тяга переключения передач; 64 - Задний кронштейн крепления выпускной трубы; 65 - Кронштейн двигателя с опорой; 66 - Карданный вал; 80 - Трос включения блокировки при парковке; 81 - Крышка гидротрансформатора; 94 - Выпускная труба; 95 - Болт
1. Отсоедините отрицательный провод от батареи.
2. Снимите маслозаливную трубку (61) с двигателя.
3. Отверните сливную пробку (4) из поддона трансмиссии и слейте трансмиссионное масло.
4. Отверните сливную пробку (9) из гидротрансформатора и слейте трансмиссионное масло.
5. Снимите щиток (62) и отсоедините 13-контактный разъем (26).
6. Отсоедините трос (80) включения блокировки при парковке.
7. Отверните болты (95) крепления гидротрансформатора к ведущему диску, затем снимите крышку гидротрансформатора (81).
8. Отверните левый и правый маслопроводы (49) от масляного радиатора.
9. Снимите тягу переключения передач (63), отсоединив для этого фиксатор.
10. Снимите кронштейн (64) крепления выпускной трубы.
11. Отсоедините систему выпуска (94).
12. Снимите кожух вентилятора с радиатора (см. Главу Системы охлаждения, отопления).
13. Отверните задний кронштейн двигателя с опорой (65).
14. Отверните карданный вал (66).
15. Отсоедините провод соединения на «массу» (46) от трансмиссии.
16. Отверните болты крепления трансмиссии к блоку цилиндров и снимите ее вниз под углом.
17. Снимите гидротрансформатор.
Установка
Установка проводится в порядке, обратном снятию.
