Проверка уровня

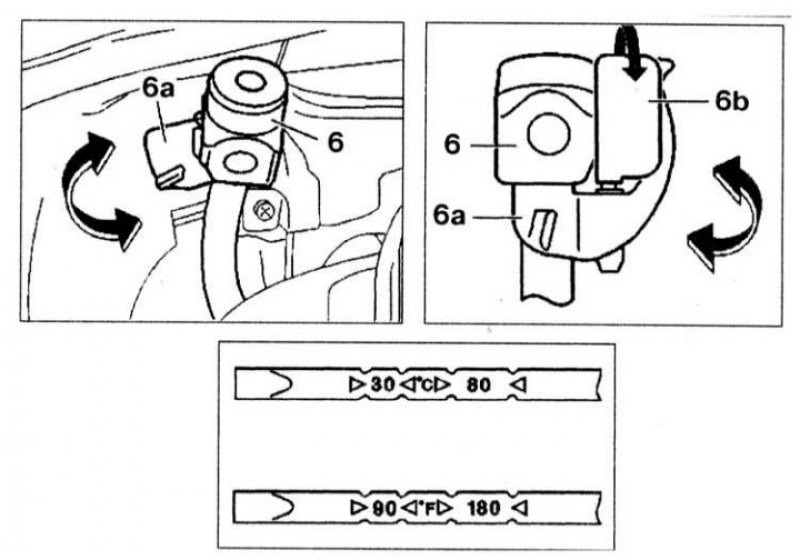

Проверка уровня жидкости в автоматической трансмиссии: 6 - Указатель уровня жидкости; 6а - Блокировочный рычаг; 6b - Стержень (левая верхняя иллюстрация для моделей, до 09.93 г.вып.)
Уровень жидкости в автоматической трансмиссии измеряется при прогретых двигателе и трансмиссии. Для прогрева силового агрегата до необходимой температуры Вы можете совершить короткую (15 километров) поездку.
1. Поместите автомобиль на горизонтальную поверхность, взведите стояночный тормоз. Для надежной фиксации автомобиля подложите под колеса подпорки.
2. Запустите двигатель и оставьте работать на холостых оборотах. Нажмите на педаль ножного тормоза и аккуратно переместите селектор из положения «Р» в положение «1», затем обратно в «Р». Удостоверьтесь в отсутствии признаков развития внешних утечек ATF.
3. Щуп измерения уровня жидкости расположен в задней части трансмиссии. Перед тем как извлечь щуп, тщательно протрите поверхность картера вокруг него, - попадание грязи внутрь коробки недопустимо.
4. Откройте блокировочный рычаг 6a (модели до 09.93 г. вып.).
5. Нажмите на стержень (6b) (модели с 10.93 г. вып.) сбоку в направлении стрелки, снимите обе части и блокировочный рычаг (6a).
6. Извлеките указатель уровня жидкости 6. Протрите его сухой тряпкой.
7. Вставьте указатель до упора, вновь извлеките его и проверьте уровень жидкости. На холодной коробке передач (примерно 30°С) уровень ATF должен находиться между отметками «MIN»/«30» и «MAX»/«80». На прогретой коробке передач (примерно 80°С) уровень должен быть на отметке «MAX»/«80».
Примечание. Если Вы измерите уровень при холодном силовом агрегате, полученный результат будет ниже реального. Обязательно проверьте уровень на прогретом двигателе, поскольку превышение максимального допустимого уровня жидкости может привести к выходу коробки из строя. Дополнение жидкости осуществляется через направляющую трубку измерительного щупа. Не допускайте попадания грязи внутрь картера АТ. Доливайте только свежую жидкость и только через воронку (желательно, оснащенную фильтром).
8. Жидкость доливайте небольшими порциями, постоянно проверяя уровень.
9. После того, как Вы восстановили уровень жидкости в коробке, верните щуп на место и заглушите двигатель.
10. Если Вам приходится часто доливать жидкость в коробку, это значит, что где-то происходит утечка. Незамедлительно устраните ее.
Замена ATF и фильтра АТ

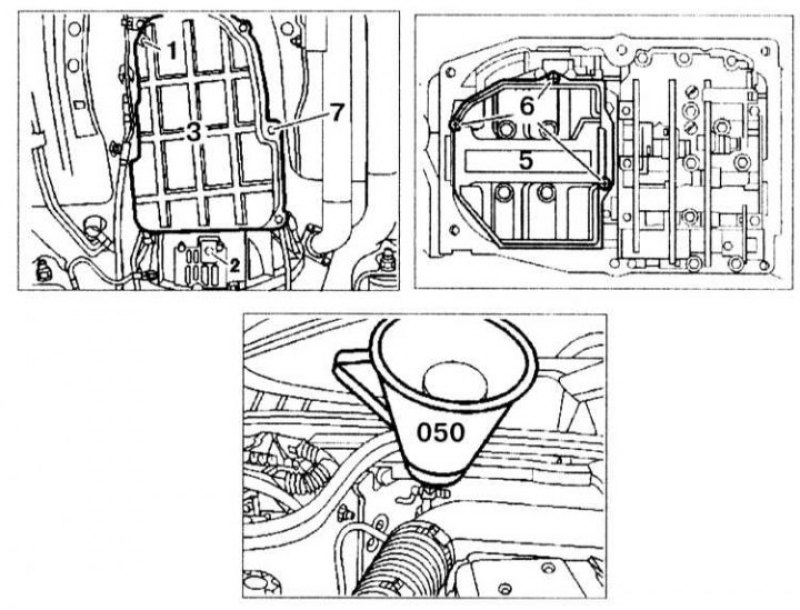

Замена трансмиссионной жидкости и фильтра: 1 - Сливная пробка в поддоне; 2 - Сливная пробка в гидротрансформаторе; 3 - Поддон; 5 - Масляный фильтр; 6 - Болт крепления фильтра, болт крепления поддона; 050 - Воронка
1. Установите рычаг селектора переключения передач в положение «Р» и затяните рычаг привода стояночного тормоза.
2. Открутите сливную пробку (1) на поддоне и сливную пробку (2) на гидротрансформаторе. Удаление жидкости должно производиться только на прогретой трансмиссии.
3. Снимите поддон (3) и масляный фильтр (5).
4. Вставьте воронку 050 в отверстие направляющей трубки измерительного щупа. Залейте в трансмиссию 4 л свежей ATF.
(Смотрите источник на портале: «Autoinstruction»)
5. Запустите двигатель и установите обороты холостого хода при рычаге селектора переключения передач в положении «Р».
6. Поочередно переключите рычаг селектора АТ в положения R-N-D-N-R, задерживая его в каждом положении несколько секунд.
7. Проверьте и отрегулируйте уровень жидкости.
