Детали установки поддона картера двигателя: 3 - Прокладка; 4 - Поддон; 5, 15, 22 - Болты; 7 - Разъем проводки датчика уровня масла; 8 - Датчик уровня масла; 9a - Прокладка; 14, 21 - Маслопроводы; 22a - Опоры; 23 - Гайки; 24 - Датчик давления масла; 25 - Пружина; 26 - Стабилизатор поперечной устойчивости
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите воздухозаборник.
3. Отсоедините нижний защитный щиток двигателя.
4. Слейте двигательное масло (примерно 7.0 л). Замените прокладку и вверните сливную пробку.
5. Отверните болты крепления (a) передней опоры двигателя.Отверните гайки (b) крепления стабилизатора (2). Замените самоконтрящиеся гайки.
6. Отсоедините разъем проводки (7) от датчика уровня масла.
7. Отсоедините разъем проводки (24) от датчика давления масла. Закрепите его так, чтобы не повредить его при подъеме двигателя.
8. На моделях с АТ отсоедините маслопроводы (14) и (15) от поддона.
9. Отсоедините маслопроводы (21) от поддона.
(Источник статьи размещён на портале: autoinstruction.ru)
10. Снимите стабилизатор (26).

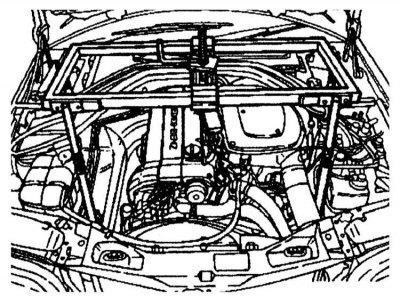

11. Поднимите двигатель с помощью подъемника.
12. Снимите пружины передней подвески.
13. Поднимите переднюю ось с помощью лебедки. Отверните пластиковые крышки над двумя задними точками передней оси.
14. Отверните четыре болта крепления передней оси. Протрите резьбовые отверстия, и замените болты крепления на новые.
15. Опустите переднюю ось.
16. Отверните болты крепления поддона, переместите его вперед и опустите его. Снимите его, переместив вперед. Замените болты и прокладку (3).
Установка
Установка производится в порядке, обратном порядку установки компонентов. Проследите за соблюдением требований к моментам затяжки крепежа.
