Примечание. См. также Раздел Привод ГРМ - общая информация, обслуживание компонентов.

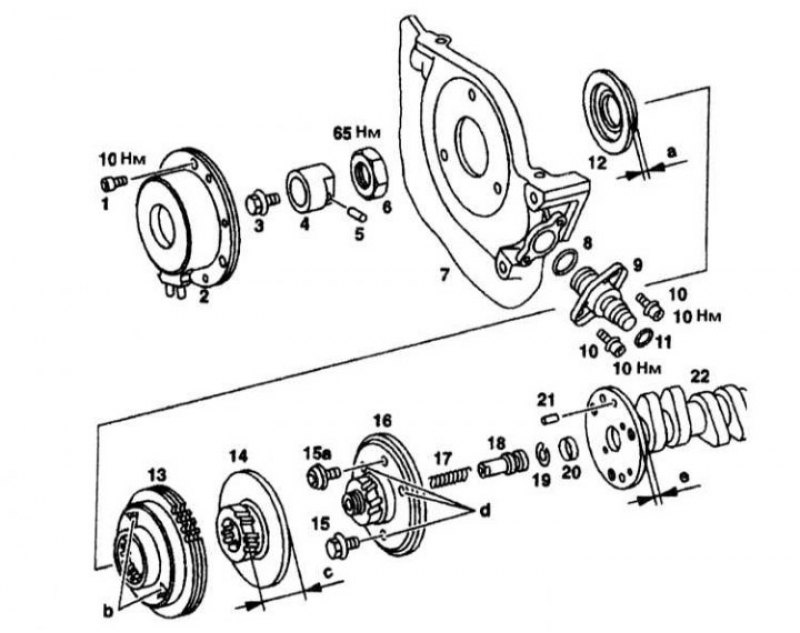

Регулятор распределительного вала: 1, 3, 15, 15a, 10 - Болты; 2, 12 - Кольца; 4 - Арматура; 5, 21 - Пальцы; 6 - Гайка; 7 - Передняя крышка; 8, 11 - Уплотнительные кольца; 9 - Переходник; 13 - Звездочка распределительного вала; 14 - Установочный поршень; 16 - Фланец регулятора; 17 - Пружина; 18 - Плунжер; 19 - Стопорное кольцо; 20 - Втулка; 22 - Распределительный вал
Снятие
1. Установите поршень первого цилиндра в ВМТ.
2. Снимите верхнюю крышку.
3. Пометьте положение звездочек распределительных валов относительно цепи привода ГРМ. 4. Отверните болт (3), придерживая арматуру (4) (стрелка). Снимите арматуру (4).
5. Отверните гайку 6 и снимите крышку с кольцом (12).
6. Отверните звездочку распределительного вала. 7. Снимите звездочку (13) и установочный поршень (14). Отверните болты (15) и (15a) и снимите фланец (16) со звездочки впускного распределительного вала.
Установка
1. Установите фланец (16) на распределительный вал (22). Убедитесь в правильности установки пальца 21. 2. Установите поршень (14) на фланец (16) в предусмотренное положение, вращая его влево. Поднимите цепь привода ГРМ вверх.
3. Установите звездочку распределительного вала (13) на установочный поршень (14) в предусмотренное положение, вращая его вправо; поднимите цепь привода ГРМ перед выполнением этого.
4. Установите крышку с кольцом (12) и заверните гайку (6), но не затягивайте полностью.
5. Установите звездочку на выпускной распределительный вал.
6. Установите цепь привода ГРМ на обе звездочки соответственно меткам. Затяните гайку (6) на регуляторе.
7. Установите арматуру (4) на плунжер (18). Затяните болт (3). Роликовый палец (стрелка) в арматуре (4) должен быть совмещен с плоской поверхностью на плунжере (18).
8. Установите переднюю крышку сверху.
