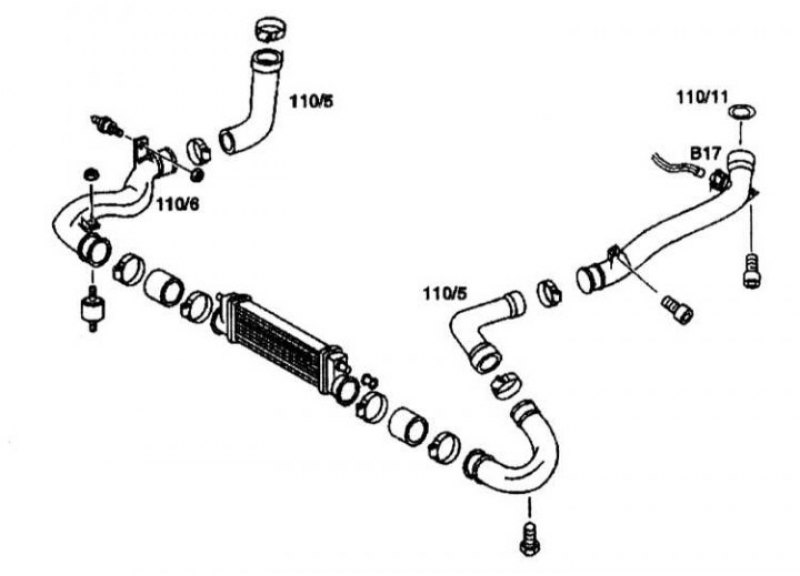

Схема соединения трубок подачи сжатого воздуха: B17 - Датчик температуры входящего воздуха; 110/5, 110/6 - Трубки подачи сжатого воздуха; 110/11 - Уплотнительное кольцо
Смотрите источник на портале [www.AutoInstruction.ru]
Трубки подачи сжатого воздуха — схема соединения (OM606) (Mercedes S-Class W140)
Схема соединения трубок подачи сжатого воздуха: B17 - Датчик температуры входящего воздуха; 110/5, 110/6 - Трубки подачи сжатого воздуха; 110/11 - Уплотнительное кольцо
Смотрите источник на портале [www.AutoInstruction.ru]
Статья проверена экспертом: Михаил Кондратьев
