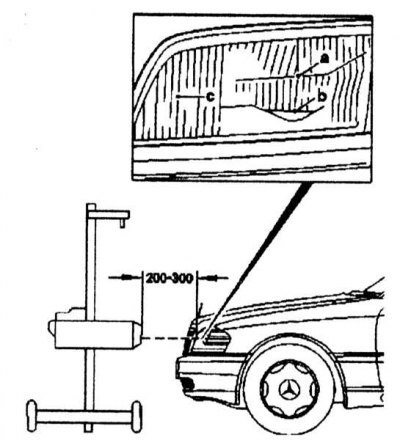

Регулировка угла наклона света фар: a - Отметка для регулировки ближнего света фар; b - Отметка для регулировки дальнего света фар; с - Отметка для регулировки света противотуманных фар
Регулировка угла наклона света фар: е - Установочный размер для угла наклона света фар; n% - Наклон светотеневой границы; Н - Высота середины угла наклона света фар; h - Светотеневая граница
1. Установите автомобиль на ровную площадку. Отрегулируйте давление воздуха в шинах. У автомобилей с системой регулировки дорожного просвета или системой ADS двигатель должен приблизительно 30 минут поработать на средних оборотах.
2. Проведите считывание регулировочного параметра (%) для основных и дополнительных фар на фаре автомобиля и установите его по шкале прибора для проверки и регулировки угла наклона фар. Наклон 1% «n» соответствует 10 см установочного размера «е».
[Материал скопирован с онлайн-ресурса autoinstruction]
3. Установите прибор для проверки и регулировки на одной оси с автомобилем и произведите вертикальную регулировку в соответствии с метками на отражателе.
4. Заведите двигатель и включите ближний свет фар.
5. Проверьте работу регулятора угла наклона света фар. Световые лучи обеих фар должны равномерно перемещаться.
6. Установите регулятор угла наклона света фар в положение «0». На моделях с ксеноновыми фарами удалите дополнительные грузики.

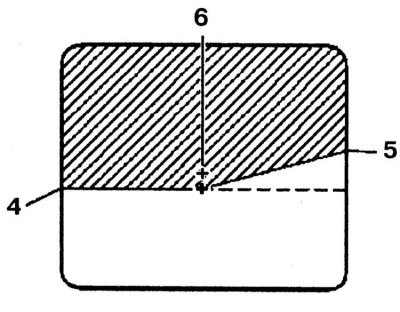

7. Проверьте ближний свет фар и, при необходимости, отрегулируйте его. При вертикальной регулировке граница светового луча должна точно совпадать с горизонтальной линией (4) прибора, при горизонтальной регулировке наклонная линия (5) должна выходить из точки пересечения вертикальной линии (6) с горизонтальной линией (4). Общий блок-отражатель на моделях с кузовом Седан, начиная с 03.94 г. вып., обеспечивает одновременную регулировку угла наклона света фар и противотуманных фар.

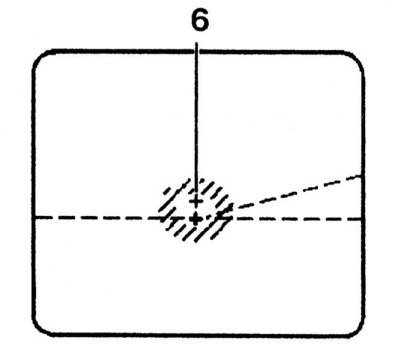

8. Проверьте регулировку дальнего света фар. Центр светового луча должен находиться на соответствующей центральной отметке (6). При отклонении проверьте установку лампочки накаливания.

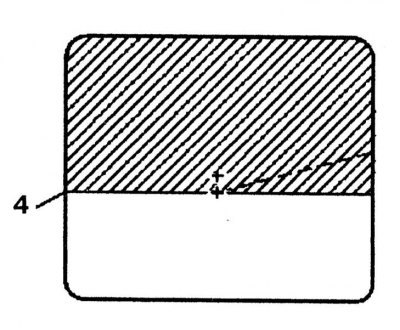

9. Проверьте и отрегулируйте свет противотуманных фар. Граница светового луча должна совпадать как можно точнее с горизонтальной линией (4). При необходимости, откорректируйте ее положение. На моделях Седан, начиная с 03.94, проконтролируйте плотную посадку лампочки накаливания.
