Ослабить болт крепления и снять рычаг включения передачи заднего хода ("2" на рис. 171).

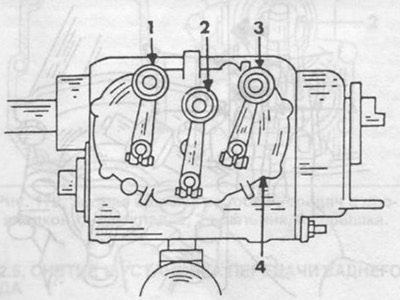

Рис. 171. Крышка механизма включения передач с рычагами включения. 1 - рычаг выключения 3/4 передач, 2 - рычаг включения передачи заднего хода, 3 - рычаг включения 1/2 передач, 4 - крышка механизма включения передач.
Снять установочное кольцо с вала включения передачи заднего хода.
Отвернуть болты крепления крышки механизма включения передач.
Осторожно снять крышку с установочных штифтов и одновременно ударами молотка сместить вал включения передачи заднего хода в сторону картера, отодвинуть крышку от разъемной поверхности картера на расстояние,, при котором можно завести в щель ладонь руки (см. рис. 172 и 173).

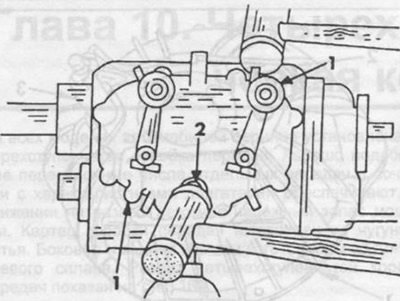

Рис. 172. Вал включения передач заднего хода. 1 - установочный штифт, 2 - вал включения передачи заднего хода.

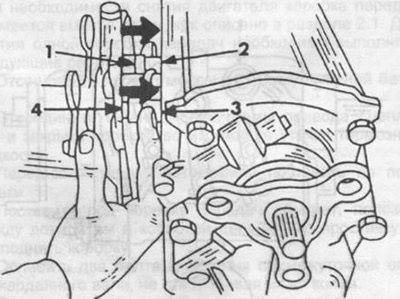

Рис. 173. Снятие крышки механизма включения передач. 1 - шток включения 3/4 передач, 2 - вилка включения 3/4 передач, 3 - вилка включения 1/2 передач, 4 - шток включения 1/2 передач.
Снять вилки 2 и 3 со штоков включения в направлении, указанном стрелками на рис. 173.
Крышку механизма включения наклонить вниз, затем приподнять вверх.
При установке крышки механизма включения передач выполнить следующие работы:
Смазкой наклеить на тщательно очищенную разъемную поверхность картера коробки передач новую прокладку.
Поводок штока вилки включения передачи заднего хода поставить в среднее положение.
Установить крышку механизма включения так, чтобы палец вала включения передачи заднего хода вошел в паз поводка.
Прижать крышку к картеру так, чтобы вилки одновременно оделись на соответствующие штоки включения передач.
Легкими ударами молотка посадить крышку на разъемную поверхность картера коробки передач. При этом обратить внимание на правильность посадки крышки на установочные штифты. Вытянуть из крышки вал включения передачи заднего хода.
Завернуть болты крепления и равномерно крест-накрест затянуть.
Для правильной установки крышки механизма включения передач необходимо вал и палец включения передачи заднего хода переместить относительно крышки ("3" на рис. 174) так, чтобы между пальцем и разъемной поверхностью крышки было выдержано определенное расстояние (расстояние "в" на рис. 174).

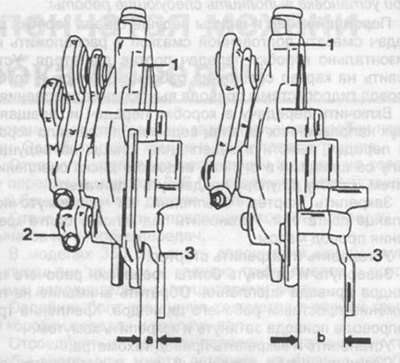

Рис. 174. Регулировка положения пальца включения передачи заднего хода.
а=10 мм, расстояние между разъемной поверхностью и пальцем после установки крышки.
в= 25 мм, расстояние между разъемной поверхностью и пальцем перед установкой крышки,
1 - крышка механизма включения передач,
2 - рычаг включения передачи заднего хода,
3 - палец с валом включения передачи заднего хода.
Одеть на вал включения передачи заднего хода шайбу.
Установить в канавку на валу включения передачи заднего хода установочное кольцо.
Установить рычаг включения передачи заднего хода на шлицы вала и затянуть болт крепления рычага.
Проверить работу механизма последовательным включением всех передач.
Залить масло в коробку передач.
