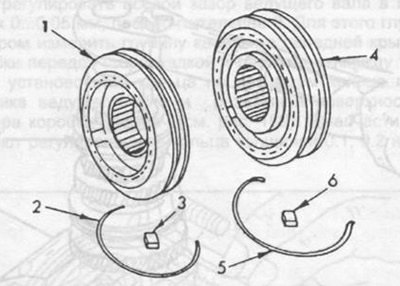

Рис. 199. Детали муфты синхронизатора. 1 - муфта синхронизатора 3/4 передач, 2 - запорное кольцо, 3 - поводок, 4 - муфта синхронизатора 1/2 передач, 5 - запорное кольцо, 6 - поводок.
При сборке синхронизатора первой и второй передач обратить внимание на то, чтобы буртик на муфте синхронизатора и узкая часть ступицы синхронизатора были направлены в сторону первой передачи (указаны стрелками на рис. 200). Муфту синхронизатора третьей и четвертой передач установить на ступицу так, чтобы проточка на муфте и широкая часть ступицы были расположены на одной стороне (стрелка на рис. 200). Охватывающая сторона одного запорного кольца прилегают к семи поводкам. Поводки друг за другом насадить на запорные кольца и ступицу синхронизатора вдвинуть в муфту синхронизатора.

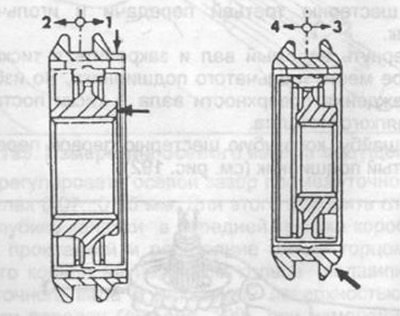

Рис. 200. Разрез синхронизаторов с запорными кольцами первой и второй передач (слева) и третьей и четвертой передач (справа). Передачи указаны стрелками.
