Тормозные колодки подлежат замене, если толщина фрикционного слоя накладки менее 2.0 мм.
Поднять автомобиль и снять передние колеса.
В суппортах Teves снять защитную крышку (см. рис. 241), при помощи бородка извлечь пальцы крепления колодок и пружинную крестообразную скобу (см. рис. 242).

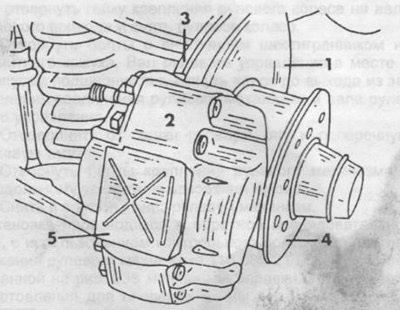

Рис. 241. Замена тормозных колодок. 1 - тормозной диск, 2 - суппорт, 3 - защитная крышка, 4 - ступица переднего колеса, 5 - защитная крышка.

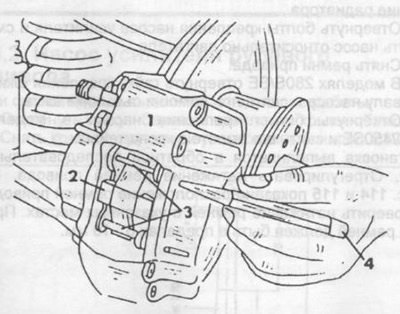

Рис. 242. Снятие пальцев крепления тормозных колодок. 1 - суппорт, 2 - пружинная крестообразная скоба, 3 - палец крепления тормозных колодок, 4 - бородок
В суппортах Bendix снять оба предохранительных шплинта, извлечь пальцы крепления колодок и пружинную скобу.
При повторном использовании тормозных колодок перед снятием их необходимо пометить и затем снять. При замене тормозных колодок старые колодки просто снять.
Полости в суппорте для тормозных колодок тщательно очистить при помощи щетки, как показано на рис. 243, и проверить состояние пылезащитных колец на цилиндрах.

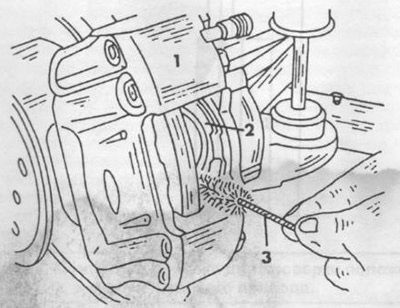

Рис. 243. Очистка полостей суппорта. 1 - суппорт, 2 - теплозащитный экран, 3 - щетка.
При сильном износе тормозных колодок необходимо раздвинуть поршни в тормозных цилиндрах. Обратить внимание на уровень тормозной жидкости в бачке и, при необходимости отсосать часть жидкости. Кроме того проверить положение выреза на поршне относительно направляющей поверхности тормозной колодки. Положение поршня проверить при помощи шаблона (см. рис. 244), при правильной установке выступ на поршнях переднего суппорта должен быть расположен снизу.
На поверхности основания тормозной колодки, показанные стрелками на рис. 245, нанести слой пасты Molycote "u" или Liqui-Moly 36.
Установить новые тормозные колодки.
В суппорт Teves установить пружинную крестообразную скобу или в суппорт Bendix пружинную скобу и пальцы крепления тормозных колодок.
В суппорте Bendix в пальцы вставить предохранительные шплинты.

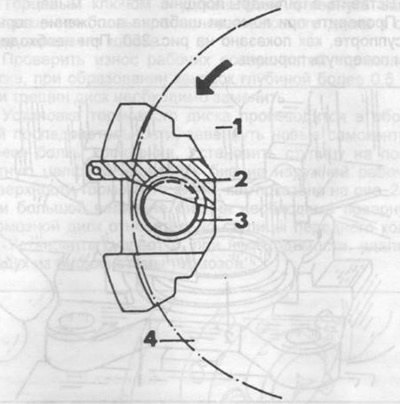

Рис. 244. Шаблон для проверки положения поршней в суппорте переднего колеса. 1 - суппорт, 2 - шаблон, 3 - поршень, 4 - тормозной диск.

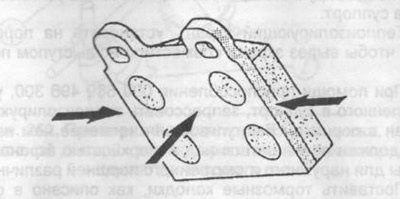

Рис. 245. Установка тормозной колодки (см. текст).
Несколько раз нажать на педаль тормоза для того, чтобы тормозные колодки заняли правильное положение.
Поставить и закрепить передние колеса, автомобиль опустить на колеса.
