Регулировка высоты положение педали

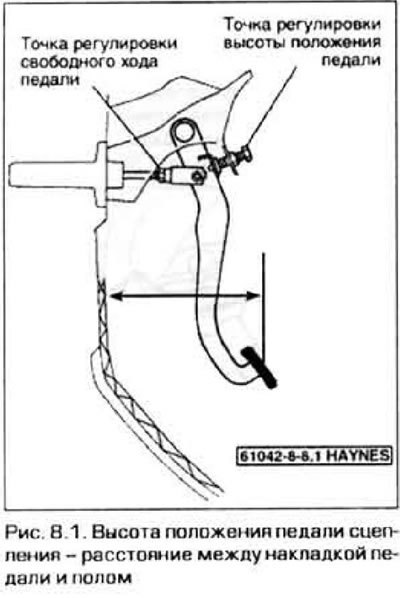

1. Высотой положения педали сцепления считается расстояние между полом и накладкой педали (рис. 8.1). Если высота положения педали не соответствует Техническим данным, отрегулируйте ее. Высота положения измеряется между центром педали и ковровым покрытием попа.

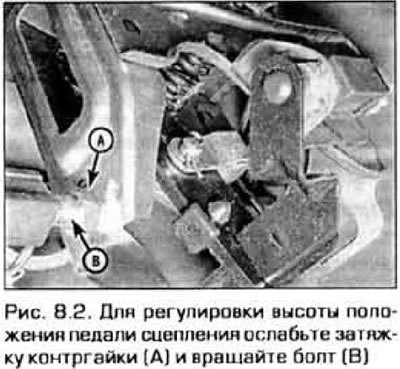

2. Для регулировки высоты положения педали сцепления ослабьте затяжку контргайки регулировочного болта. Выворачивайте болт для увеличения высоты педали и вворачивайте его для уменьшения высоты (рис. 8.2). По окончании регулировки затяните контргайку.
Данные скопированы с ресурса: www.AutoInstruction.ru
3. Отрегулируйте выключатель системы пуска двигателя на педали сцепления (см. параграф 9).
Регулировке свободного хода педали

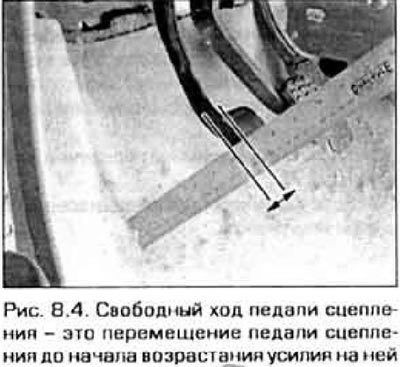

4. Свободным ходом педели сцепления считается перемещение педали до начале работы механизма выключения сцепления (рис. 8.4). Если свободный ход педали не соответствует Техническим данным, отрегулируйте его.
5. Для регулировки свободного ходе педали ослабьте затяжку контргайки на толкателе педели (рис. 8.1). Поворачивал толкатель, отрегулируйте свободный ход педали и затените контргайку.
6. Отрегулируйте включатель системы пуска двигателя на педали сцепления (см. параграф 9).
