Расширительная насадка (диффузор) системы кондиционирования — снятие и установка (Mazda 626 6 «GF/GW»)

0

Внимание! Система кондиционирования находится под избыточным давлением. Не разъединяйте трубопроводы системы, пока она не разряжена. Хладагент должен быть надлежащим образом удален и отправлен в регенерацию на станцию обслуживания или на специализированную станцию, имеющую соответствующее оборудование. При разъединении трубопроводов с хладагентом защищайте глаза.

Примечание. Расширительная насадка установлена на всех моделях Probe и на моделях Mazda выпуска с 1998 года.

Снятие

1. Разрядите систему кондиционирования (для этого обратитесь на специализированную станцию). Отсоедините от аккумулятора отрицательный провод.

Предостережение: Если аудиосистема в Вашем автомобиле снабжена защитой от кражи, перед отключением аккумулятора убедитесь в том, что Вызнаете код разблокировки.

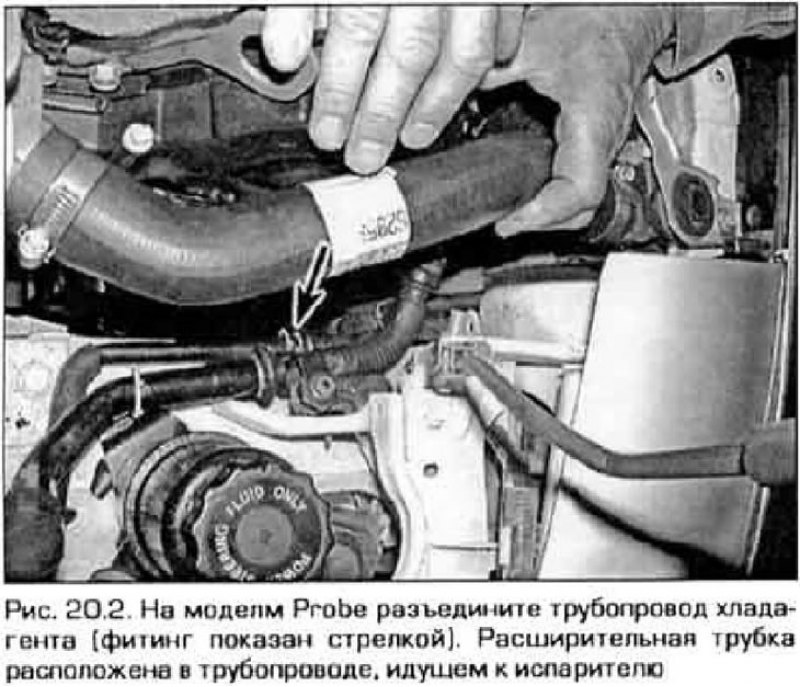

2. На моделях с 4-цилиндровым двигателем отверните болты крепления насоса рулевого усилителя и сдвиньте его в сторону для доступа к трубопроводу системы кондиционирования. Разъедините трубопровод, идущий от конденсора к испарителю (рис. 20.2).

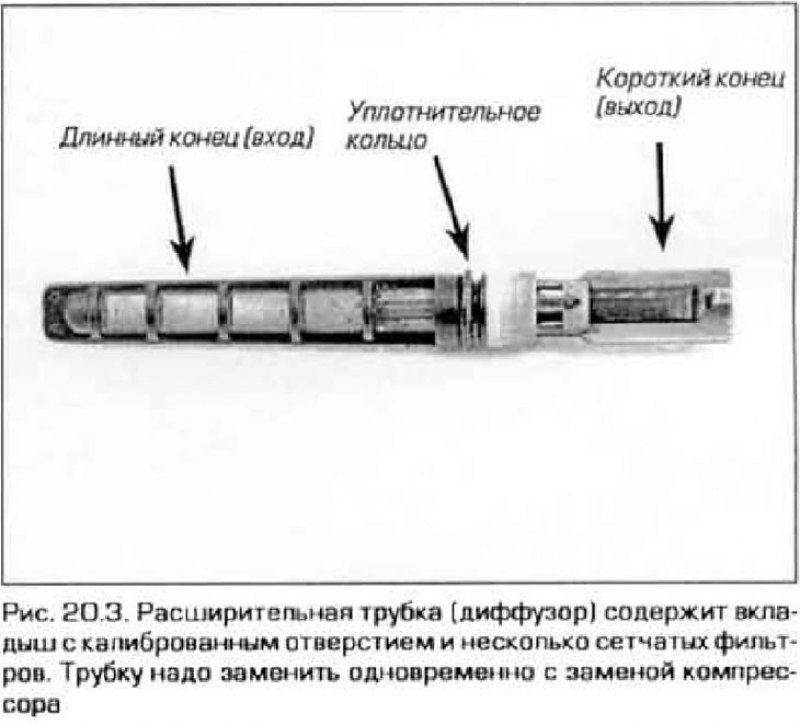

3. Расширительная насадка (диффузор] -это трубка постоянного диаметра с сетчатыми фильтрами на концах (рис. 20.3). После разъединения трубопровода Вы увидите один конец этой трубки внутри трубы, ведущей к испарителю. С помощью плоскогубцев аккуратно извлеките насадку, запомнив, какой стороной внутрь она установлена.





4. Расширительная насадка разделяет полости высокого и низкого давления жидкого хладагента. Насадку возможно установить для дальнейшего использования при соблюдении следующих условий.

• а) Сетки с обеих сторон наседки не засорены.
• 6} Сетки не имеют разрывов.
• в} Пластмассовый корпус насадки не имеет повреждений.
• г) Отверстие латунного вкладыша внутри пластмассового корпуса насадки не засорено.

Установка

5. Установите насадку в последовательности, обратной снятию. Насадку вставьте коротким концом в сторону испарителя.

Примечание. При установке насадки всегда заменяйте уплотнительное кольцо.

6. Затяните соединение, затем передайте систему для заправки и проверки на специализированную станцию.
