Предупреждение! Пыль, образующаяся при износе тормозных колодок, содержит асбест. опасный для Вашего здоровья. Не продувайте тормоза сжатым воздухом и не вдыхайте эту пыль. Перед началом работы с тормозами очистите их при помощи очистителя тормозной системы.
Рекомендуем Вам работать с тормозами в респираторе. Для очистки компонентов тормозной системы ни при каких обстоятельствах не пользуйтесь растворителями на основе нефти.
Примечание. Суппорты всегда заменяются попарно (передняя пара или задняя пара); никогда не заменяйте один суппорт.
Передний тормоз
Снятие
1. Ослабьте затяжку гаек крепления передних колес, поднимите переднюю часть автомобиля и установите ее на опорах. Снимите колеса.
Информация размещена на интернет-сайте Autoinstruction.ru

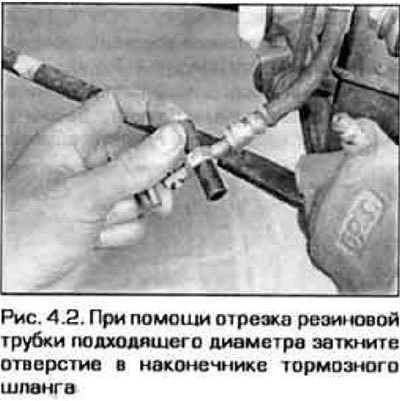

2. Отверните болт крепления шланга и отсоедините шланг от суппорта (см. рис. 3.6,б). Заткните наконечник шланга для предотвращения загрязнения гидросистемы и утечки тормозной жидкости (рис. 4.2).
3. Выверните болт крепления суппорта (см. рис. 3.6,б).
4. Разверните суппорт вверх и снимите его с опорного пальца.
Установка
5. Установка суппорта выполняется в последовательности, обратной снятию. Замените уплотнительные шайбы, расположенные с обеих сторон наконечника шланга. Затяните болт крепления суппорта и болт крепления шланга требуемым моментом.
6. Прокачайте тормозную систему (см. параграф 10).
7. Наденьте колеса, наверните гайки их крепления и опустите автомобиль. Затяните гайки крепления колес требуемым моментом (см. Технические данные в начале главы 1).
Задний тормоз
Снятие
8. Ослабьте затяжку гаек крепления задних колес, поднимите заднюю часть автомобиля и установите ее на опорах. Снимите колеса.
9. Отпустите стояночный тормоз, затем снимите фиксатор с троса стояночного тормоза (см. рис. 3.7,а).
10. Отсоедините трос стояночного тормоза □т рычага суппорта (см. рис. 3.7,6,в).
11. Выверните болт штуцера и отсоедините шланг гидросистемы от суппорта. Заткните наконечник шланга для предотвращения загрязнения гидросистемы и утечки тормозной жидкости (см. рис. 4.2).
12. Выверните болт крепления суппорта (см. рис. 3.7,е).
13. Разверните суппорт назад и снимите его с пальца опорного кронштейна.
Установка
14. Установка суппорта выполняется в последовательности, обратной снятию. Замените уплотнительные шайбы, расположенные с обе их сторон наконечника шланга. Затаите болт крепления суппорта и болт крепления шланга требуемым моментом.
15. Прокачайте тормозную систему (см. параграф 10).
16. Наденете колеса, наверните гайки их крепления и опустите автомобиль. Затяните гайки крепления колес требуемым моментом (см. Технические пенные в начале главы 1).
