Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите нижний щиток двигателя и приводные ремни.
3. Снимите генератор. Снимите компрессор воздушного кондиционера и сдвиньте его в сторону, не отсоединяйте шланги от компрессора.
4. Снимите газораспределительный ремень и звездочку коленчатого вала.
5. Снимите масляный поддон и, выкрутив три фиксатора, снимите маслозаборный патрубок.
6. Пользуясь последовательностью, обратной последовательности затягивания, выкрутите болты усиливающей секции двигателя.
7. Выкрутите болты и гайки масляного насоса и снимите насос.
Проверка
1. Запомните глубину посадки сальника. Извлеките сальник из кожуха насоса.
2. Выкрутите винты и снимите крышку масляного насоса.
3. Снимите редукционный клапан насоса. Достаньте внутреннюю и внешнюю шестерни насоса. Промойте все элементы насоса в растворителе.

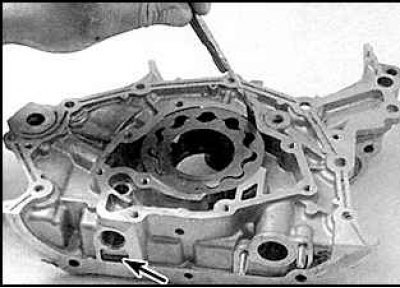

4. Установите шестерни в кожух насоса и проведите следующие измерения. Измерьте зазор между ведомой шестерней и кожухом насоса.

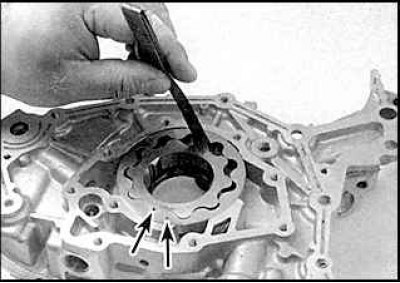

5. Измерьте зазор между зубцами шестерен.
Текст предоставлен порталом AutoInstruction.ru
6. Измерьте зазор между плоскостью шестерен и плоскостью кожуха насоса.
7. Измерьте длину пружины редукционного клапана, при необходимости замените пружину.
8. Смажьте новый сальник маслом и установите его на место.
9. Смажьте поршень редукционного клапана маслом и установите элементы клапана в кожух насоса.
10. Смажьте шестерни насоса чистым моторным маслом.
11. Наполните полости насоса вазелином.
12. Установите крышку масляного насоса и затяните винты крышки, предварительно смазав их герметиком.
Установка
1. Тщательно почистите и протрите ацетоном стыкующиеся поверхности масляного насоса и блока цилиндров.
2. Установите новую прокладку масляного насоса, смазав силиконовым герметиком поверхность прокладки, прилегающую к насосу. Установите насос на блок цилиндров.
3. Вставьте болты и затяните их до требуемого момента затяжки.
4. Нанесите герметик по периметру усиливающей секции двигателя и вокруг четырех отверстий задних болтов секции. Установите усиливающую секцию и затяните болты в указанной последовательности.
