Снятие
Внимание! При этом стирается содержимое электронных запоминающихся устройств, например код радиоприемника. Перед отключением аккумулятора следует прочитать подраздел 2.11.
1. Отсоедините кабель отрицательной массы от аккумулятора.
2. Снимите свечи накаливания.

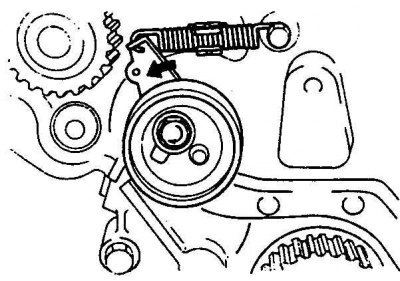

3. При предстоящей повторной установке зубчатого ремня замаркируйте его. При этом следует нанести на ремень чертилкой стрелку направления вращения. Двигатель вращается по часовой стрелке.
Установка
Внимание! Зубчатый ремень не перегибайте и не сворачивайте. Обязательно заменяйте загрязненные, поврежденные или изношенные ремни. Проверьте равномерность и легкость хода натяжного ролика.
Оригинал опубликован на онлайн-портале (Autoinstruction)
1. Для поворота распределительного вала поднимите переднее колесо автомобиля, установите 5-ю передачу и поворачивайте колесо рукой.
Внимание! Ни в коем случае не поворачивайте за колеса распределительного вала во избежание перегрузки переднего зубчатого ремня.
2. Наложите зубчатый ремень. При наложении старого ремня накладывать в соответствии с нанесенной стрелкой направления вращения.
Внимание! Убедитесь, что ремень хорошо охватывает колеса и не провисает.
Натяжение
1. Ослабьте болт натяжного ролика настолько, чтобы ролик мог двигаться к зубчатому ремню под усилием пружины.
2. Проверните коленчатый вал на два оборота по часовой стрелке до совпадения меток на распределительном вале и на задней плате. Еще раз убедитесь, что все метки совпадают.
3. Затяните болт натяжного ролика с усилием 25 Н·м.
4. Проверните коленчатый вал на два оборота в направлении вращения двигателя и еще раз проверьте регулировку.

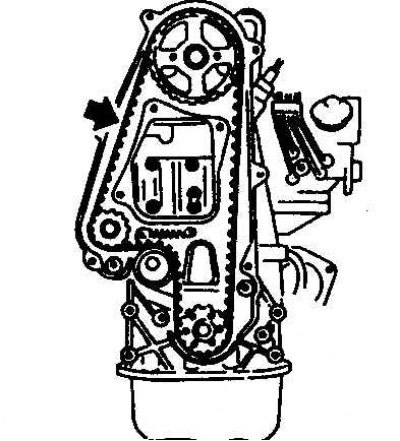

5. Проверьте натяжение зубчатого ремня. Отрезок ремня между колесами водяного насоса и распределительного вала должен прогибаться на 9,5–12,0 мм от усилия в 10 кг (сильный нажим пальцем), если это не так, освободите болт натяжного ролика и еще раз натяните ремень.
6. Установите и закрепите с усилием 10 Н·м задний кожух зубчатого ремня.
7. Установите свечи накаливания.
8. Подсоедините кабель отрицательной массы к аккумулятору.
9. Если имеются часы, выставьте время и задайте охранный код радиоприемника.
