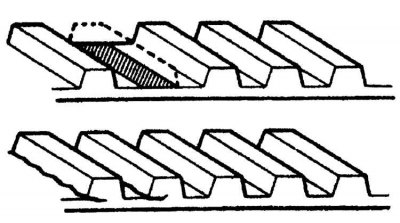

Дефекты зубчатого ремня в виде выкрошенного зуба или трещин у основания зуба
Снятие
1. Снимите провод массы с аккумулятора.
2. Снимите кожухи зубчатого ремня.
3. Ослабьте болты крепления натяжителя зубчатого ремня к секции блока цилиндров N1.
4. Отметьте направление вращения зубчатого ремня и снимите первый зубчатый ремень.
5. Ослабьте болты крепления натяжителя зубчатого ремня к секции блока цилиндров N2. Переместите механизм натяжения от зубчатого ремня и закрепите его болтами.
6. Отметьте направление вращения зубчатого ремня и снимите второй зубчатый ремень.
7. Снимите шкив коленчатого вала.
8. Снимите наружный шкив зубчатого ремня с коленчатого вала.
9. Отвинтите болты крепящие натяжитель N2 и снимите пружину и натяжитель.
10. Отвинтите болт и снимите промежуточный шкив.
11. Удерживая специальными плоскогубцами шкивы распределительных валов от проворачивания, отвинтите болты крепления шкивов и снимите шкивы с распределительных валов
Проверка
1. Проверьте состояние зубчатого ремня и при необходимости замените его.
2. При наличии трещин или износа наружной поверхности зубчатого ремня проверьте состояние беговых дорожек холостых шкивов.
3. Износ одной стороны ремня указывает на несоосность шкивов зубчатого ремня.
Установка
1. Если снимались внутренние кожухи зубчатого ремня, установите их на место.
2. Установите шкивы зубчатого ремня на распределительные валы и закрепите болтами, затянув их требуемым моментом.
3. Подсоедините пружины к натяжителям зубчатых ремней, установите натяжители на двигатель и закрепите болтами, затянув их от руки.
4. Установите пружину натяжителя на болт, затяните болт, а затем отвинтите на половину оборота.
5. Переместите натяжитель в положение минимального натяжения ремня и затяните болт.
6. Установите промежуточный шкив зубчатого ремня.
7. Установите шкив зубчатого ремня на коленчатый вал. Проверьте совмещение установочных меток с указателями на всех шкивах.
8. Установите зубчатый ремень.
9. Совместите среднюю установочную метку маховика с указателем на картере.
10. Совместите установочную метку шкива левого распределительного вала с указателем на кожухе зубчатого ремня.

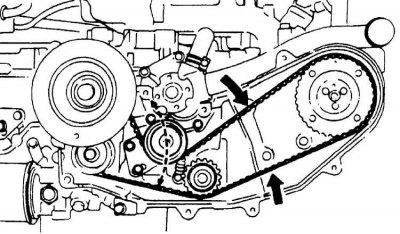

11. Последовательно установите зубчатый ремень N2 на шкивы коленчатого вала, масляного насоса, промежуточный шкив и шкив распределительного вала, при этом постоянно натягивайте ремень.
12. Ослабьте болты крепления натяжителя зубчатого ремня N2 и поверните натяжитель так, чтобы он натянул ремень.
13. Приложите усилие к шкиву распределительного вала, поворачився шкив против часовой стрелки и затяните болт крепления механизма натяжения.
14. Проверьте совмещение установочных меток с указателями на всех шкивах.

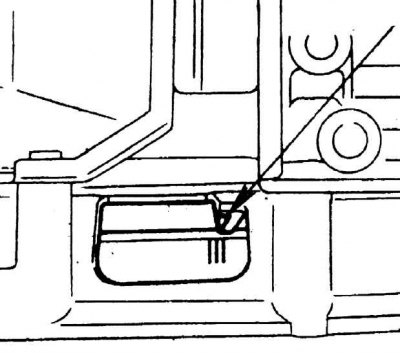

15. Проверните коленчатый вал двигателя на один оборот и совместите среднюю установочную метку маховика с указателем на картере.
16. Совместите установочную метку шкива правого распределительного вала с указателем на кожухе зубчатого ремня.
(Источник статьи доступен на портале: www.AutoInstruction.ru)

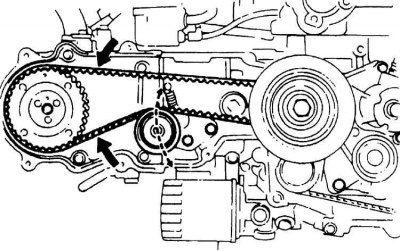

17. Установите зубчатый ремень N1 на шкивы коленчатого вала и распределительного вала, при этом постоянно натягивайте ремень.
