Головка блока цилиндров двигателя 2,2 л

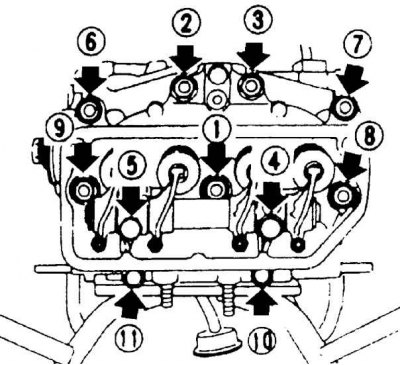

Последовательность затягивания болтов крепления головки блока цилиндров

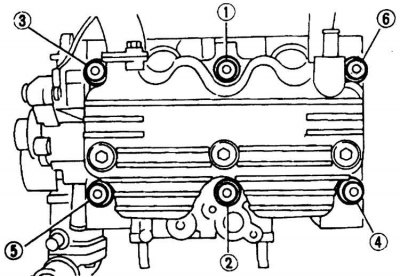

Последовательность затягивания болтов крепления головки блока цилиндров на двигателе 1,8 л
Снятие
1. Снимите давление в топливной системе и провод массы с аккумулятора.
2. Слейте охлаждающую жидкость из системы охлаждения двигателя и вывинтите свечи зажигания.
3. Снимите зубчатый ремень, шкивы распределительного вала и внутренние кожухи зубчатого ремня. Снимите крышки головки блока цилиндров и сборку коромысел (двигатель 1,8 и 2,2 л) или распределительные валы (двигатель 2,5 л).
4. Отсоедините выхлопные трубы от головок блока цилиндров.
5. Снимите впускной коллектор.
6. Отвинтите передние опоры двигателя и, используя домкрат, через доску поднимите двигатель.
7. На левой стороне двигателя отвинтите трубу системы повторного сжигания отработанных газов.
8. Работая в последовательности, обратной показанной на рис. Последовательность затягивания болтов крепления головки блока цилиндров, ослабьте болты крепления головки блока цилиндров на 1/3 оборота за каждый проход до полного отвинчивания болтов.
9. Снимите головку блока цилиндров.
Установка

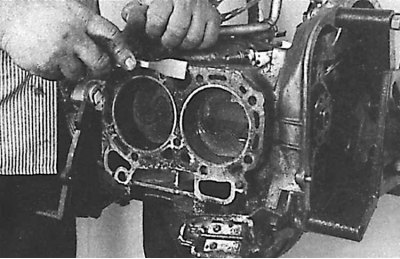

1. Сопрягаемые поверхности головки и блока цилиндров должны быть совершенно чистыми. Для их очистки используйте твердый пластиковый или деревянный скребок. При очистке соблюдайте осторожность, так как алюминиевый сплав очень легко повредить.
2. Проверьте, чтобы нагар не попал в масляные и водяные каналы. Это особенно важно для системы смазки, поскольку нагар может блокировать подачу масла к компонентам двигателя.
3. При необходимости очистите каналы, проверьте сопрягаемые поверхности головки и блока цилиндров на наличие зарубок, глубоких царапин и других повреждений.
4. Очистите отверстия под болты в блоке цилиндров. Завинчивание болта в заполненное маслом отверстие может разорвать блок из-за гидравлического давления.

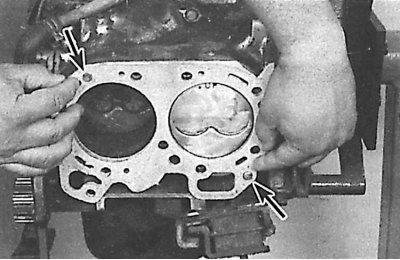

5. Установите новую прокладку головки блока цилиндров на установочные штифты в блоке цилиндров.
Смотрите оригинал на указанном сайте: autoinstruction.ru
6. Установите головку на блок цилиндров двигателя.
7. Смажьте резьбу болтов крепления головки блока цилиндров тонким слоем моторного масла.
8. Установите болты крепления головки блока цилиндров и затяните их требуемым моментом в несколько этапов в последовательности, представленной на рис. Последовательность затягивания болтов крепления головки блока цилиндров, Последовательность затягивания болтов крепления головки блока цилиндров на двигателе 1,8 л.
9. Дальнейшая установка производится в последовательности, обратной снятию.
