Масляный насос
1 – внутренний ротор; 2 – внешний ротор; 3 – уплотнительное кольцо; 4 – корпус масляного насоса; 5 – крышка масляного насоса; 6 – пробка; 7 – шайба; 8 – пружина предохранительного клапана; 9 – предохранительный клапан
Расположение болтов крепления масляного насоса
Снятие
1. Масляный насос расположен в передней крышке коленчатого вала и приводится в действие непосредственно от коленчатого вала.
2. Слейте с двигателя моторное масло и вывинтите масляный фильтр.
3. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
4. Снимите механизм натяжения зубчатого ремня, зубчатый ремень и шкив коленчатого вала.
5. Отсоедините электрический разъем от датчика давления масла. Снимите холостой шкив. Отвинтите болты, снимите масляный насос (Расположение болтов крепления масляного насоса).
Проверка
1. Снимите крышку масляного насоса с задней части корпуса масляного насоса.
2. Отметьте взаимное расположение внутреннего и внешнего роторов масляного насоса для правильной последующей установки роторов в масляный насос.
3. Извлеките роторы из корпуса масляного насоса.
4. Вывинтите пробку предохранительного клапана и извлеките пружину и предохранительный клапан.
5. Тщательно очистите все детали масляного насоса и проверьте их состояние.
6. Проверьте состояние поршня предохранительного клапана и пружину.
7.. Используя лезвие щупа, проверьте зазор между зубьями роторов масляного насоса.

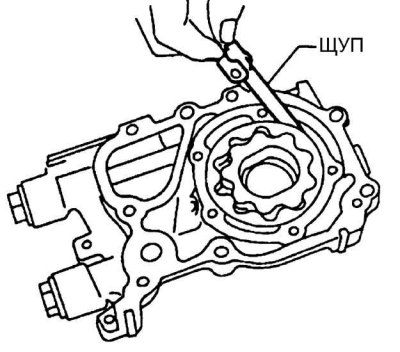

8. Используя лезвие щупа, проверьте зазор между внешним ротором и корпусом масляного насоса.
9.. Используя глубиномер, проверьте осевой люфт роторов масляного насоса.
Установка
1. Смажьте поршень предохранительного клапана чистым моторным маслом и установите все элементы клапана в корпус масляного насоса.
2. Смажьте роторы чистым моторным маслом и установите их в корпус масляного насоса в соответствии с ранее нанесенными метками. Установите крышку масляного насоса.
3. Установите новое уплотнительное кольцо круглого сечения в корпус масляного насоса и замените переднее уплотнительное кольцо коленчатого вала.

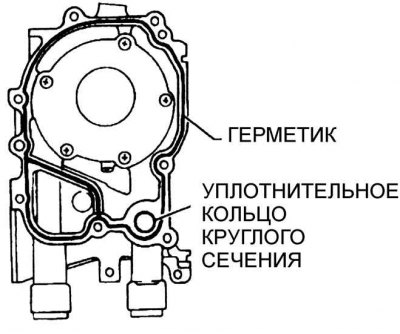

4. Нанесите тонкий слой герметика на сопрягаемую поверхность корпуса масляного насоса.
5. Установите масляный насос на блок цилиндров и закрепите болтами.
