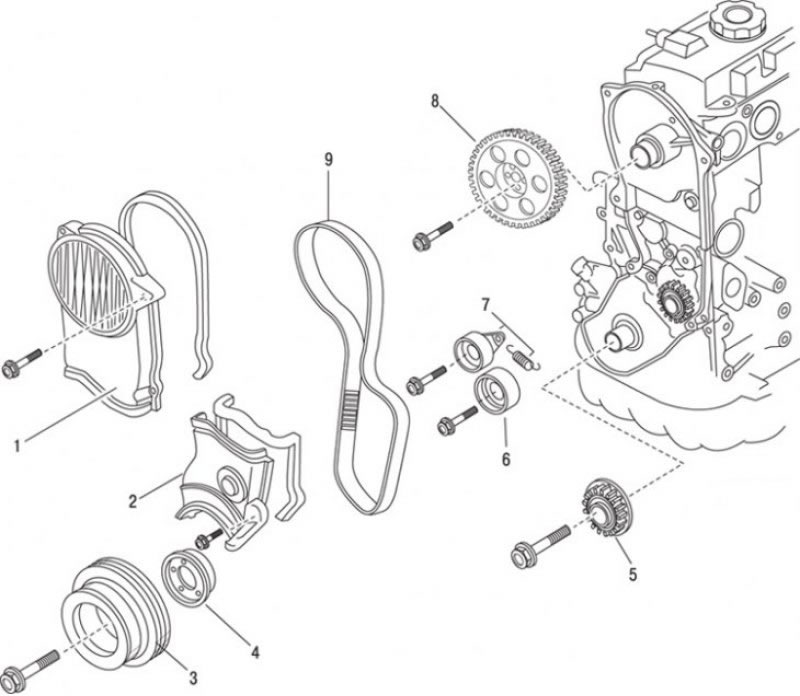

Рис. 15.9. Зубчатый ремень: 1 – верхний кожух зубчатого ремня; 2 – нижний кожух зубчатого ремня; 3 – шкив коленчатого вала; 4 – маслоотражатель; 5 – ведущий шкив зубчатого ремня; 6 – ролик механизма натяжения зубчатого ремня; 7 – ролик и пружина механизма натяжения зубчатого ремня; 8 – шкив распределительного вала; 9 – зубчатый ремень
Снимите кожух зубчатого ремня (рис. 15.9).

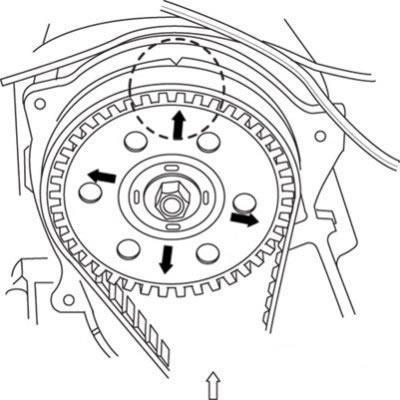

Рис. 15.10. Совмещение стрелки с номером 1 на шкиву распределительного вала с выемкой перед снятием зубчатого ремня
Убедитесь, что стрелка с номером 1 на шкиву распределительного вала совмещена с выемкой на заднем кожухе ремня (рис. 15.10). При необходимости совместите метки.
Ослабьте стопорный болт, отведите натяжитель влево, ослабив натяжение зубчатого ремня, затем затяните стопорный болт.
Снимите зубчатый ремень.
Убедитесь, что стрелка с номером 1 на шкиву распределительного вала совмещена с выемкой, а метка на ведущем шкиву ремня совмещена с указателем на передней крышке.
Убедитесь, что пружина натяжителя растянута полностью, а стопорный болт надежно затянут.
Установите ремень, надев его на шкив масляного насоса и промежуточный ролик натяжителя.
Ослабьте стопорный болт крепления натяжителя.
Проверните коленчатый вал на два оборота в направлении рабочего вращения и убедитесь, что стрелка с номером 1 на шкиву распределительного вала совмещена с выемкой, а метка на ведущем шкиву ремня совмещена с указателем на передней крышке. Если метки не совпадают, снимите ремень и повторите его установку.
Затяните стопорный болт крепления натяжителя зубчатого ремня требуемым моментом.
Проверьте натяжение ремня по величине его прогиба.
Если натяжение не соответствует норме, отпустите стопорный болт и отрегулируйте положение натяжителя до требуемого прогиба ремня, после чего затяните болт требуемым моментом.
Установите кожухи зубчатого ремня.
