Предупреждения!
- Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна. Если старые тормозные колодки устанавливают снова, перед снятием их необходимо промаркировать.
- Работайте с тормозными механизмами каждого колеса по очереди, в случае необходимости тормозной механизм в собранном виде на другом колесе будет выполнять роль оригинала.
- Помните, что при работе тормозных колодок образуется пыль от их истирания, которая содержит асбест, вредный для здоровья.
Снимите крышку с бачка тормозной системы и слейте приблизительно 1 л тормозной жидкости.
Ослабьте болты крепления передних колес, поднимите переднюю часть автомобиля, надежно закрепите на подставках и снимите передние колеса.
Рис. 10.2. Передний дисковый тормозной механизм и поворотный кулак: 1 – болт и гайка; 2 – поворотный кулак; 3 – гайка; 4 – защитный кожух переднего тормоза; 5 – узел ступицы переднего колеса; 6 – тормозной диск; 7 – гайки ступицы; 8 – наружная тормозная колодка; 9 – суппорт; 10 – болт и гайка; 11 – болты крепления суппорта; 12 – пустотелый болт крепления тормозного шланга; 13 – втулка; 14 – резиновый колпачок; 15 – штуцер для удаления воздуха; 16 – направляющий палец; 17 – пылезащитный чехол; 18 – уплотнение поршня; 19 – поршень; 20 – пылезащитное уплотнение; 21 – фиксатор
Текст предоставил этот ресурс: Autoinstruction.ru
Выверните два болта крепления суппорта (рис. 10.2).
Поверните суппорт вверх, отведя его от тормозного диска. Поддерживайте суппорт руками или закрепите его шпагатом или проволокой на стойке подвески, чтобы он не висел на тормозном шланге.
Отверткой снимите фиксирующие скобы и удалите наружную тормозную колодку. Извлеките шумоизоляционную прокладку с обратной стороны тормозной колодки.
Снимите внутреннюю тормозную колодку, подняв ее из суппорта, и выньте шумоизоляционную прокладку.
Осмотрите чехол суппорта, осторожно отворачивая края чехла, и проверьте отсутствие утечек жидкости. Если утечка обнаружена, снимите суппорт для капитального ремонта или замены.
Вдавите С-образной струбциной поршень до упора в суппорт.

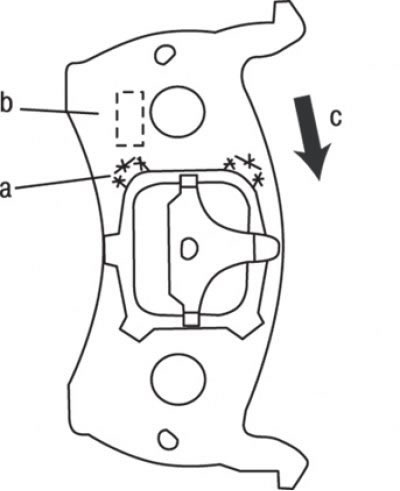

Рис. 10.3. Положение установки шумоизоляционных прокладок на тормозные колодки: а – снятые выступы; b – метка, указывающая правую или левую сторону; с – направление вращения тормозного диска
Установите шумоизоляционные прокладки на новые тормозные колодки (рис. 10.3).
Правильно расположите внутреннюю тормозную колодку и защелкните ее на поршне.
Вставьте наружную тормозную колодку и защелкните ее в суппорте.
Опустите суппорт на место.
Вверните болты крепления суппорта и затяните их требуемым моментом.
Несколько раз нажмите на педаль тормоза, чтобы тормозные колодки установились с определенным зазором по отношению к тормозному диску, затем наполните бачок тормозной жидкостью.
Установите колеса и опустите автомобиль. Затяните гайки крепления колес требуемым моментом.
Избегайте резкого торможения, насколько это возможно, на первых нескольких сотнях километров пробега автомобиля, пока новые колодки не притрутся полностью.
