Очистите наружную часть суппорта тормозной жидкостью, денатурированным спиртом или с помощью установки для очистки тормозной системы (никогда не используйте бензин или керосин), затем поместите суппорт на чистый верстак.
Выверните штуцер для удаления воздуха.
Если поршень не был удален, извлеките его из суппорта, для чего подавайте воздух под низким давлением в тормозной цилиндр через отверстие для подсоединения тормозного шланга, установив вместо тормозных колодок деревянный брусок. Используйте давление воздуха, достаточное только для выталкивания поршня из отверстия. Если поршень вылетает с большим усилием, даже если деревянный брусок остается на месте, то поршень может быть поврежден.
Предупреждение! При использовании сжатого воздуха для извлечения поршня никогда не держите пальцы перед поршнем в попытке поймать или защитить его, так можно получить серьезную травму.
Снимите фиксатор и пылезащитное уплотнение из отверстия поршня суппорта.
Используя деревянный или пластиковый инструмент, выньте уплотнение поршня из канавки в цилиндре суппорта. Использование металлических инструментов может привести к повреждению цилиндра суппорта.
Снимите пылезащитные чехлы, направляющие пальцы и втулки из ушек суппорта.
Оригинал выложен на портале [www.AutoInstruction.ru]
Очистите оставшиеся детали тормозной жидкостью. Подождите, пока вся тормозная жидкость стечет, и затем энергично встряхните детали, чтобы удалить как можно больше жидкости.
Тщательно исследуйте поршень и цилиндр суппорта на наличие насечек, задиров, следов коррозии и потертостей. Если обнаружены дефекты поверхности, замените детали. Допускается обработка цилиндра суппорта мелкозернистой наждачной бумагой для снятия следов легкой коррозии и пятен. Осмотрите болты, штифты и втулки на наличие следов коррозии и повреждений, по мере необходимости замените изношенные детали.
При сборке смажьте отверстие поршня и уплотнение чистой тормозной жидкостью. Наложите смазочный материал красного цвета из ремонтного комплекта на уплотнение поршня.
Установите уплотнение в канавку цилиндра суппорта.
Наденьте пылезащитное уплотнение на поршень. Нанесите часть смазочного материала оранжевого цвета из ремонтного комплекта на пылезащитное уплотнение, затем установите поршень и пылезащитное уплотнение в цилиндр суппорта. Установите фиксатор пылезащитного уплотнения.
Вверните в суппорт штуцер для удаления воздуха.

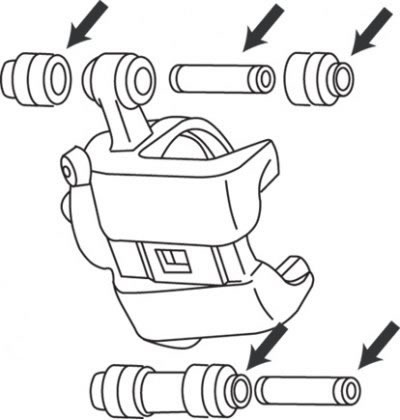

Рис. 10.4. Места смазки чехлов, направляющих пальцев и штифтов суппорта
Смажьте пылезащитные чехлы, направляющие пальцы и штифты смазочным материалом оранжевого цвета и установите в суппорт (рис. 10.4).
Нанесите небольшой слой смазочного материала на прокладки тормозной колодки (номер 817 549 248 по спецификации Mazda) или специальный шумоизоляционный состав. Не допускайте попадания смазочного материала на поверхности трения. Установите тормозные колодки.
Установите суппорт и удалите воздух из гидравлического привода тормозной системы.
