Внимание: ознакомьтесь с предупреждениями Раздела 1.
Снятие
1. Отпустите гайки крепления колеса, поднимите автомобиль, установите его на подставки и снимите колесо.
2. Если вы хотите снять суппорт задних тормозов, снимите шплинт с пальца, соединяющего трос и рычаг стояночного тормоза. Вытяните палец и снимите трос.
3. Отсоедините тормозной шланг (см. рис. 3.3а) и заглушите его для предотвращения потери тормозной жидкости и попадания грязи (см. рис. 3.36).
 |
 |
4. Отверните болты и снимите суппорт (см. Раздел 2) или, на некоторых моделях, поверните суппорт кверху и снимите его.
Ремонт
Передний суппорт
Примечание: советуем предварительно ознакомиться с содержанием Раздела 2, особенно со сборочными чертежами.
5. Очистите рабочий стол. Снимите тормозные колодки. Если пыльник удерживается кольцом, снимите его отверткой. Подденьте пыльник.
Рис. 3.5 Снятие пыльника (кольцо устанавливается не на всех моделях!)
6. Разместите брусок дерева между поршнем и суппортом для предотвращения повреждения поршня при демонтаже. Подсоедините к отверстию подвода тормозной жидкости сжатый воздух, выпрессуйте поршень.

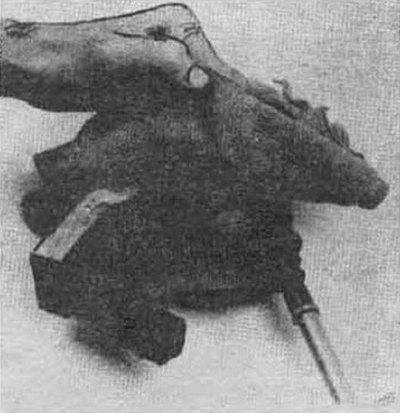

Рис. 3.6 Выпрессовка поршня сжатым воздухом. Осторожно, не повредите руки!
7. Осмотрите монтажные поверхности поршня и суппорта. Если они задраны или загрязнены, то замените комплект на новый.
8. Если поршень и суппорт в удовлетворительном состоянии, снимите уплотнение поршня с помощью деревянной или пластиковой палочки, подойдет карандаш.

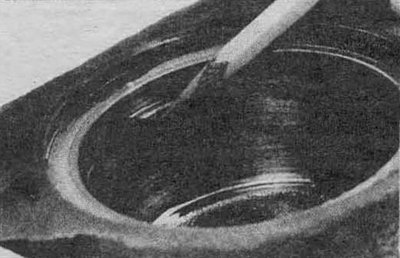

Рис. 3.8 Снятие уплотнения поршня
9. Вытяните втулки болтов крепления из суппорта и снимите оба пыльника (на некоторых моделях не устанавливаются).

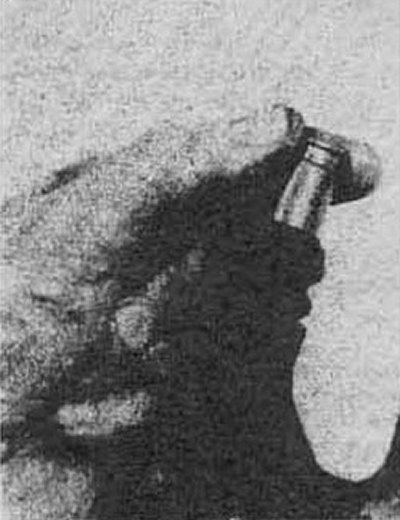

Рис. 3.9 Снятие втулок и пыльников болтов крепления суппорта
10. Промойте детали спиртом или тормозной жидкостью.
11. Приобретите новые детали взамен негодных.
12. Окуните уплотнение поршня в тормозную жидкость и установите его в нижнюю канавку суппорта.
13. Если в конструкции суппорта не предусмотрено удерживающее кольцо пыльника поршня, установите пыльник в верхнюю канавку отверстия суппорта.
14. Смажьте поршень тормозной жидкостью, осторожно вставьте его через пыльник и, не применяя значительных усилий, установите его в отверстие суппорта.
Рис. 3.14 Установите пыльник, натяните его на поршень и протолкните поршень в отверстие суппорта. Конец пыльника не должен быть подвернут
15. При применении удерживающего кольца пыльника, установите новый пыльник и защелкните кольцо по канавке.
16. Смажьте втулки силиконовой смазкой (обычно продается вместе с ремкомплектом) и протолкните их в ушки суппорта. Установите пыльник. Смажьте направляющие.
Суппорт задних тормозов (с 1990 года, только модели CRX)
17. Разборка этого узла проводится в специальных приспособлениях на станции обслуживания.
Установка
18. Установка проводится в обратном снятию порядке. Не забудьте заменить уплотняющие шайбы тормозного шланга (обычно прилагаются к ремкомплекту).
19. Прокачайте тормозную систему (см. Раздел 10).
20. Установите колеса и опустите автомобиль. Затяните крепление колес, опробуйте тормоза на закрытой площадке.
