Примечание: предпосылкой к ремонту колесного цилиндра обычно являются течи через уплотнения. Советуем просто заменить цилиндр.
Снятие
1. Поднимите заднюю часть автомобиля и установите его на подставки. Заблокируйте передние колеса от качения
2. Снимите тормозные колодки (см. Раздел 5).
3. Прочистите зону вокруг тормозного цилиндра.
4. Отсоедините тормозную трубку, не вынимайте трубку из цилиндра.

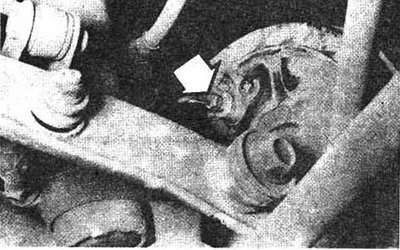

Рис. 6.4 Отсоедините тормозную трубку (стрелка) и два крепежных болта
5. Открутите крепление тормозного цилиндра.
6. Снимите тормозной цилиндр. Заглушите тормозную трубку во избежание потерь тормозной жидкости.
Примечание: не допускайте попадания тормозной жидкости на колодки. В противном случае промойте их очистителем тормозов.
Ремонт
7. Снимите штуцер прокачки, пыльник, поршни, крышки поршней и пружины.
Рис. 6.7 Сборка типичного тормозного цилиндра
8. Промойте детали 8 чистой тормозной жидкости или денатурированном спирте.
Внимание: не допускайте промывки бензином и другими углеводородными растворителями.
9. Продуйте каналы сжатым воздухом и просушите детали.
10. Проверьте отсутствие на стенках цилиндра задиров и коррозии. Цилиндр с задирами восстановлению не подлежит.
11. Смажьте манжеты поршней тормозной жидкостью.
12. Соберите тормозной цилиндр. Устанавливайте уплотняющие кромки манжет наружу.
Установка
13. Нанесите герметик на установочную плоскость тормозного цилиндра. установите его на опорный диск и подсоедините, но не затягивайте тормозную трубку.
14. Установите и закрепите болты крепления. Затяните гайку тормозной трубки. Установите тормозные колодки.
15. Прокачайте тормоза (см. Раздел 10).
16. Проверьте работу тормозов на закрытой площадке.
