Снятие
Снимите тормозной барабан.
Снимите колесный тормозной цилиндр в следующем порядке:

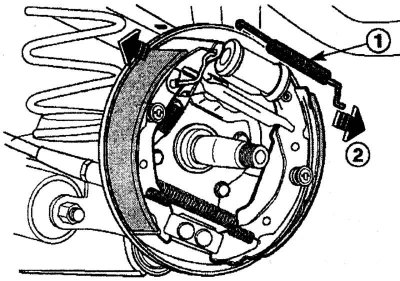

Рис. 7.31. Снятие верхней стяжной пружины (1) и направление отвода (2) передней и задней тормозных колодок
- снимите верхнюю стяжную пружину 1 (рис. 7.31) тормозных колодок;
- отведите в стороны переднюю и заднюю тормозные колодки;

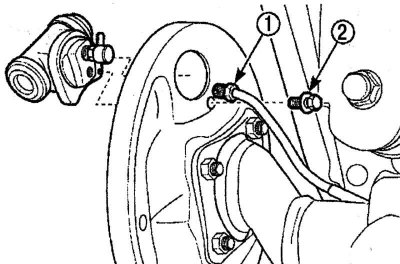

Рис. 7.32. Расположение штуцера (1) крепления тормозной трубки и болта (2) крепления колесного тормозного цилиндра к защитному кожуху заднего тормоза
- отверните штуцер 1 (рис. 7.32) крепления тормозной трубки;
- пробкой закройте тормозную трубку для предотвращения утечки жидкости или ее загрязнения;
- выверните болты 2 крепления колесного тормозного цилиндра к защитному кожуху заднего тормоза.
Установка
Установите колесный тормозной цилиндр на защитный кожух заднего тормоза и закрепите болтами, затянув их моментом 10 Н·м.
Подсоедините тормозную трубку и затяните штуцер моментом 16 Н·м.
Установите тормозные колодки.
Установите тормозной барабан.
