Снятие
Снимите рычаг стояночного тормоза.
Снимите трос стояночного тормоза в следующем порядке:
Рис. 7.38. Снятие шкива троса (1) и крепления (3) и расположение регулировочной гайки (2)
- снимите шкив троса 1 (рис. 7.38);
- ослабьте регулировочную гайку 2;
- снимите крепление 3;
Рис. 7.39. Снятие уплотнителя (1) троса стояночного тормоза
- снимите уплотнитель 1 (рис. 7.39).
Снимите задний барабанный тормозной механизм.
Рис. 7.40. Расположение зажима (1) крепления троса к защитному кожуху заднего тормоза и крепление троса (2) к задней тормозной колодке
Снимите зажим 1 (рис. 7.40) с защитного кожуха заднего тормоза и отсоедините трос стояночного тормоза 2 от задней тормозной колодки.
Снимите трос стояночного тормоза в следующем порядке:

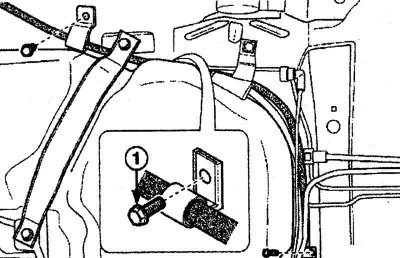

Рис. 7.41. Расположение болта (1) крепления правой ветви троса стояночного тормоза
- выверните зажимные болты 1 (рис. 7.41), крепящие правую ветвь троса стояночного тормоза;
- снимите топливный фильтр;
Рис. 7.42. Расположение болта (1) крепления левой ветви троса стояночного тормоза
- выверните зажимные болты 1 (рис. 7.42), крепящие левую ветвь троса стояночного тормоза;
- снимите трос стояночного тормоза с автомобиля.
Установка
Установите топливный фильтр.
Установите трос стояночного тормоза и закрепите зажимными болтами, затянув их моментом 10 Н·м.
Смотрите полную версию на сайте [AutoInstruction.ru]
Подсоедините трос стояночного тормоза к заднему тормозному механизму.
Установите задний тормозной механизм.
Установите уплотнитель и крепление троса.
Установите шкив троса, отрегулировав длину регулировочной гайкой. Затяните регулировочную гайку моментом 10 Н·м.
Установите рычаг стояночного тормоза.
