Разборка
Снимите главный тормозной цилиндр.
Снимите бачок тормозной жидкости.

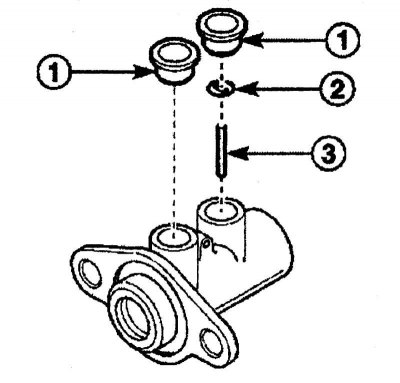

Рис. 7.51. Главный тормозной цилиндр: 1 - уплотнитель бачка; 2 - шайба; 3 - стопорный палец
Снимите уплотнитель бачка 1 (рис. 7.51).
Снимите шайбу 2.
Снимите стопорный палец 3.

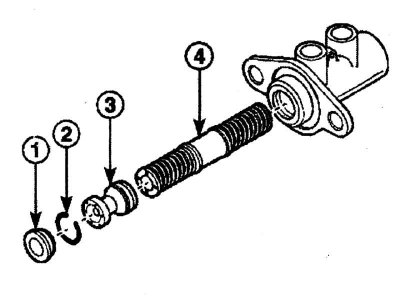

Рис. 7.52. Детали главного тормозного цилиндра: 1 - колпачок; 2 - стопорное кольцо; 3 - первичный поршень; 4 - вторичный поршень и пружина
Снимите колпачок 1 (рис. 7.52).
Снимите стопорное кольцо 2. При снятии стопорного кольца, избегайте повреждения поршня или стенок цилиндра.
Снимите первичный поршень 3.
Осторожно снимите вторичный поршень и пружину 4 с главного тормозного цилиндра.
Сборка
Установите вторичный поршень в сборе.
Установите стопорный палец.
Установите первичный поршень.
Установите стопорное кольцо.
Установите колпачок.
Установите шайбу.
Установите уплотнитель бачка.
Установите главный тормозной цилиндр.
